创建反应通道 XY 绘图

例如，可以使用反应通道 XY 绘图在反应通道内绘制温度和热通量图。

  1. 右键单击绘图节点，并选择新建绘图 > 反应通道 XY 绘图。
  2. 选择反应通道 XY 绘图节点，然后将零部件设为要绘制的所有反应通道管。
  3. 多选所有绘图 > 反应通道 XY 绘图 > 数据系列 > [管]节点，并为 Y 变量选择一个选项。
XY 绘图准备完毕。但是，如果设置了反应通道，以使来自某些管的流重新进入其他管，则可以偏移重新进入管的绘图，并可视化沿整个流的长度绘制的绘图的连续性。
  1. 对于仅有一个重新进入区域的反应通道 - 如图中所示：

    多选绘图 > 反应通道 XY 绘图 > 数据系列 > [重新进入管 x]节点，并将 X 偏移设为非重新进入区域中的单个管的长度。
  2. 对于有多个重新进入区域的反应通道 - 如下图中所示：
    1. 选择绘图 > 反应通道 XY 绘图 > 数据系列 > [第一个重新进入管]节点，然后将 X 偏移设为上一管的长度。
    2. 选择绘图 > 反应通道 XY 绘图 > 数据系列 > [下一个重新进入管]节点，然后将 X 偏移设为上一组合管的长度。
    3. 重复步骤 b，直到绘制完成所有所需的管。确保增加 X 偏移的值，以考虑所有先前管的组合长度。

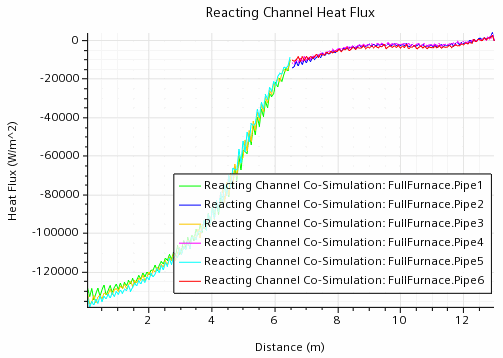

使用重新进入的热通量 XY 绘图示例



以上绘图中，反应通道管 1、3 和 5 是根据 0.0–6.5 m 绘制的，后方的管 2、4 和 6 是根据 6.5–13.0 m 绘制的。
