设置和生成 2D 网格

生成作为自动网格生成流程的零部件的 2D 网格之前，必须做好零部件的标记。标记零部件告知 Simcenter STAR-CCM+，该零部件将用于生成 2D 网格。实现此功能的条件是一个独立面必须位于 Z = 0 平面上。在上一节中，您已将位于 Z = 0 平面上的表面重命名为　2D 网格表面，因此已满足要求。体网格是使用切割体网格单元生成的。要确保湍流模型计算的 y+ 值约为 50，请勿细化壁面附近的网格。

要设置并生成 2D 网格：
  1. 将部件分配给区域：
    1. 右键单击部件 > 后向阶梯节点并选择将部件分配给区域。

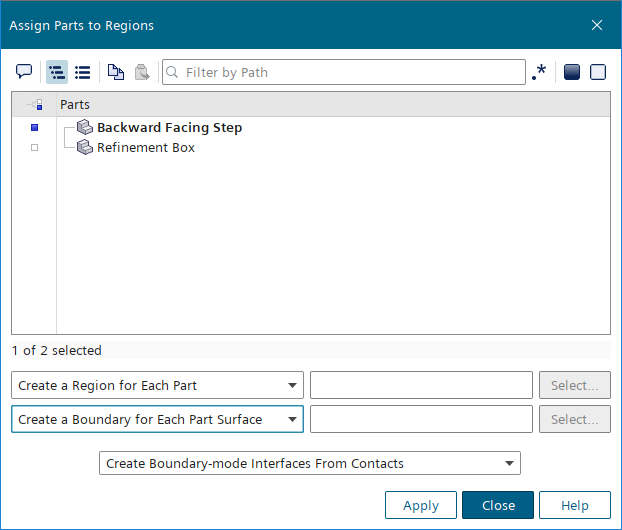

    2. 在将部件分配给区域对话框中，选择为每个部件创建区域和为每个部件表面创建边界。


    3. 单击应用，然后单击关闭。
      系统将创建一个新区域。每个标记的曲面现在均为区域中的一个单独边界。
  2. 设置入口和出口边界的边界类型：
    1. 选择区域 > 后向阶梯 > 边界 > 入口节点，然后将类型设为速度入口。
    2. 选择出口节点，然后将类型设为压力出口。
  3. 标记后向阶梯部件以进行 2D 网格划分：
    1. 右键单击几何 > 操作节点，然后选择新建 > 网格 > 2D 网格化标记。
    2. 在创建 2D 网格化操作标记对话框中，从零部件列表中选择后台阶，然后单击确定。
      新操作　2D 网格化标记随即添加到操作节点下方。
    3. 右键单击　2D 网格化标记节点，然后选择执行。

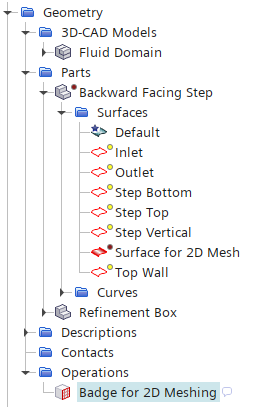

      展开几何 > 部件 > 后向阶梯 > 表面 节点以查看在标识要进行 2D 网格划分的表面旁边添加的标记。

      执行此网格操作后，生成 2D 网格。带有深红色标记（在节点图标上）的表面成为 2D 区域，而带黄色标记的表面成为 2D 边界。
  4. 使用切割体网格单元生成体网格。
    1. 右键单击几何 > 操作节点，然后选择新建 > 网格 > 自动网格。
    2. 在创建自动网格操作对话框中，从部件列表中选择后向阶梯，然后依次选择以下网格生成器：
      组合框 网格生成器
      面网格生成器 表面重构
      圆锥体体积网格生成器 切割体网格单元生成器
    3. 单击确定以关闭窗口。
  5. 修改网格生成器参数：
    1. 选择自动网格 > 网格生成器 > 切割体网格单元生成器节点，然后激活执行网格定位。
      此选项可使您将网格定位至指定点，例如台阶的上角。
    2. 编辑自动网格 > 默认控制节点，然后设置下列属性：
      节点 属性 设置
      基础尺寸 值 0.2 m
      最小表面尺寸 基数百分比 100
      网格定位位置 位置 [0.0, 1.0, 0.0] m
  6. 创建体控制以细化下壁面附近的网格：
    1. 右键单击操作 > 自动网格 > 自定义控制节点并选择新建 > 体积控制。
      新节点体积控制被添加到自定义控制节点下。
    2. 选择体控制节点，然后将部件设为细化方框。
    3. 选择体控制 > 控制 > 切割体网格生成器节点，然后激活自定义各向同性尺寸选项。
      新节点自定义尺寸添加到体控制 > 值节点下。
    4. 选择值 > 自定义尺寸节点，并将基数百分比设为 50。
  7. 生成 2D 网格：
    1. 单击 （生成体网格）。
    2. 创建网格场景以检查网格。
      2D 网格如下所示：

  8. 保存模拟。
