修改台阶高度
将阶梯高度加倍并查看这种更改对流的影响。
- 选择 节点，然后将值设为 2.0 m。
-
单击
（生成体网格）。
自动使用新值更新几何零部件并更新 2D 网格。体积细化区域随台阶高度比例缩放，相对于流体域保持大小不变。
修改停止准则并运行模拟：
- 选择节点，然后将最大步数设为 1500。
-
单击
（运行）并观察不同的雷诺数如何影响流体：

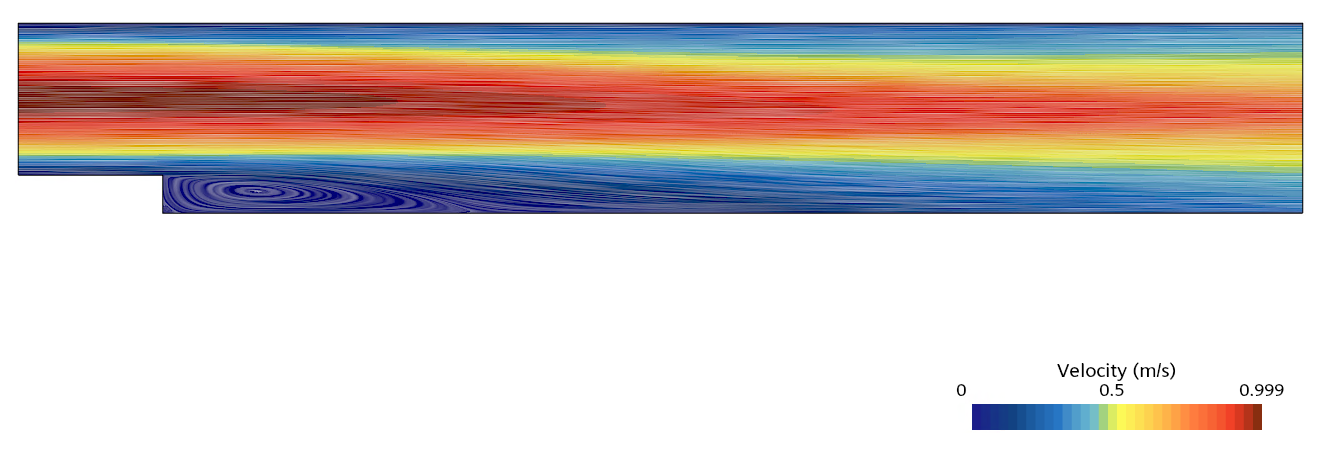

阶梯高度翻倍后经过后向阶梯的速度幅值没有显著变化，但是阶梯后面的再循环区域（明确存在非常低的速度和循环流线）略大。

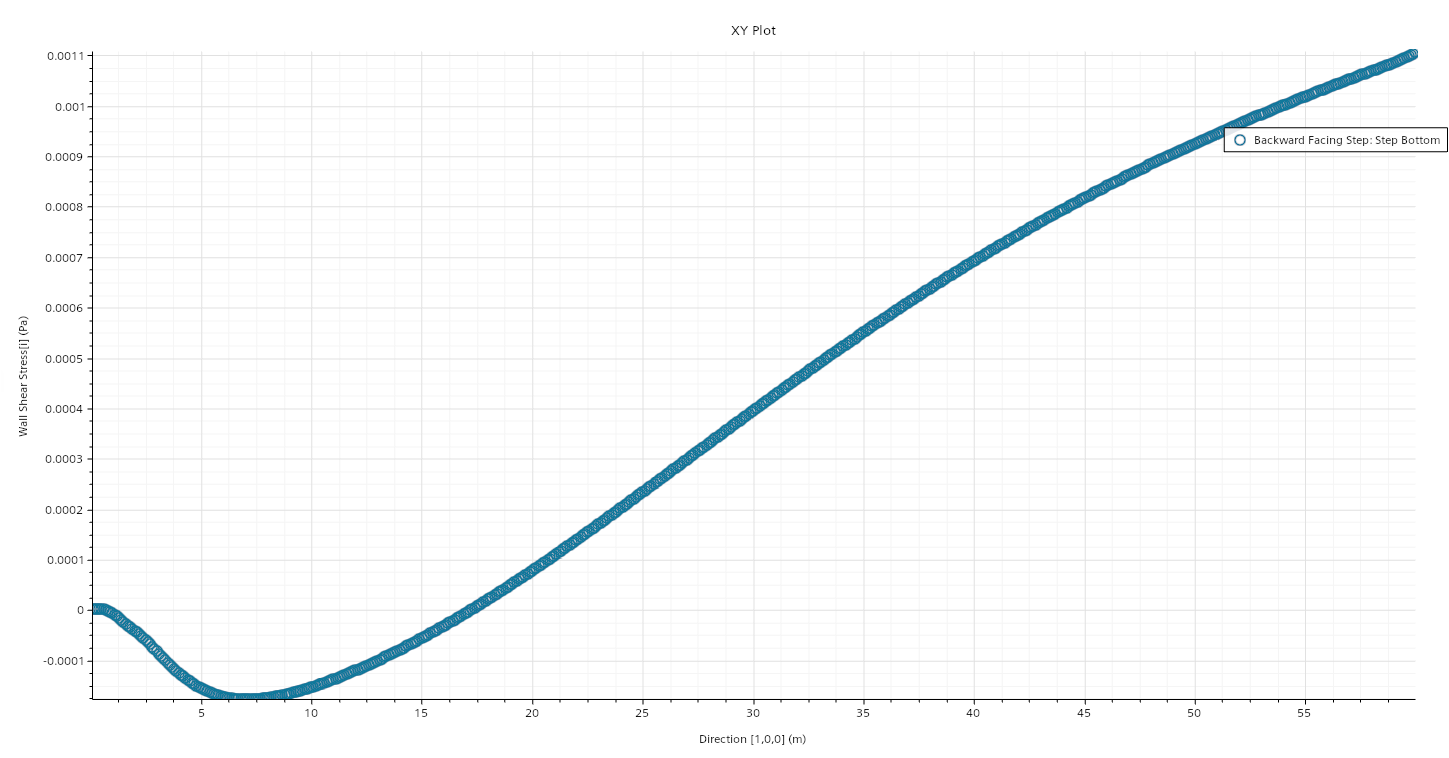

在阶梯高度 1.0 m 处，x 方向的壁面剪切应力将减小，直到大约 3.0 m 处开始稳步增大。阶梯高度 2.0 m 处 x 方向的壁面剪切应力表现类似，但直到阶梯上方约 7.5 m 处才开始增大。这可能是因为阶梯高度增大而导致再循环区域变大。

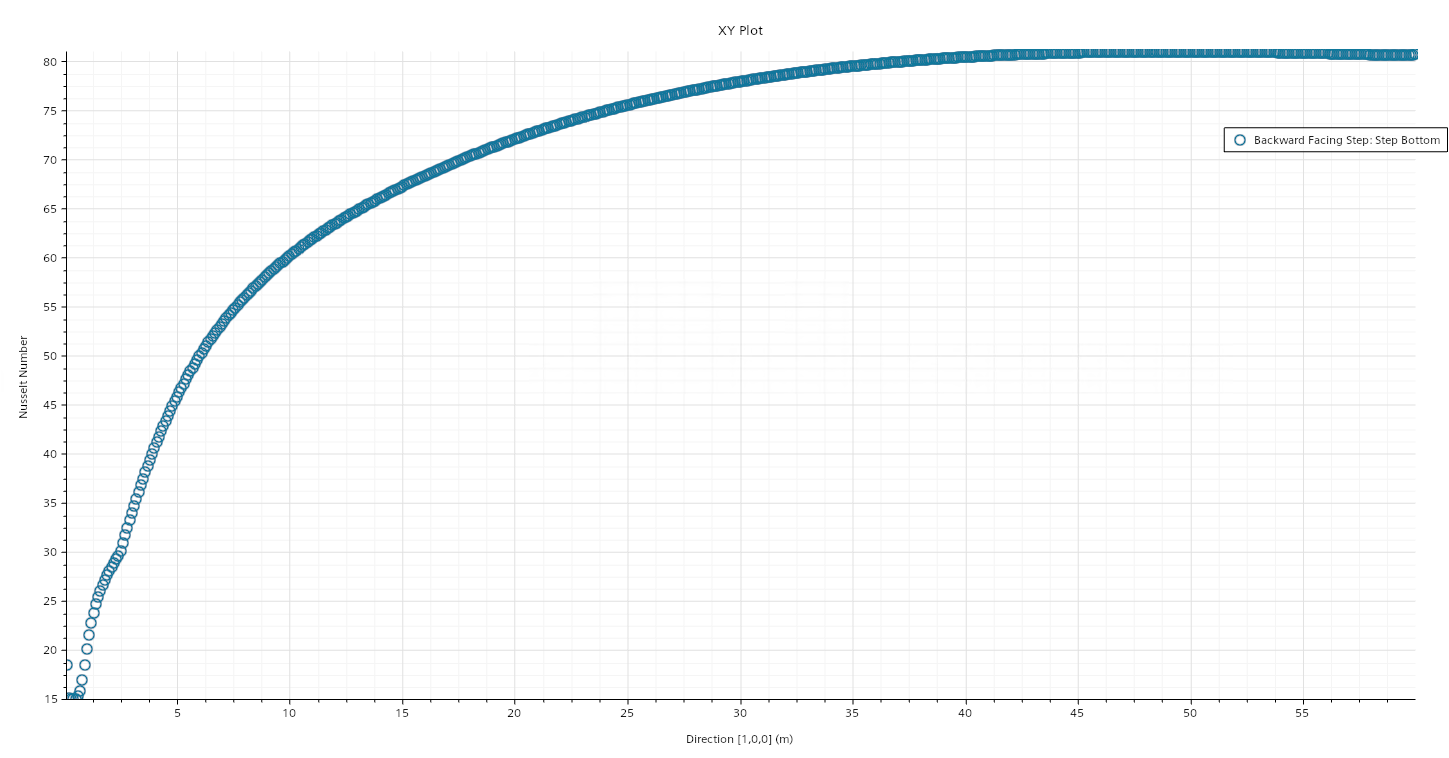

努赛尔数的绘图显示在两个阶梯高度处的表现相似，但当阶梯高度为 2.0 m 时努赛尔数达到最大值约 80，相比之下在原始阶梯高度 1.0 m 处的值约为 44。这个几乎加倍的值反映了阶梯高度加倍。
