创建后向阶梯几何

相对于阶梯高度的设置参数，定义后向阶梯的几何。此方法可用于在以后轻松缩放模型。

要创建后向阶梯几何：

创建新模拟：
1. 以适用于您工作环境的方式启动 Simcenter STAR-CCM+，然后创建新模拟。
2. 使用文件名 backwardFacingStep.sim 保存新模拟

为创建几何时要使用的阶梯高度创建参数：

右键单击自动化 > 参数节点并选择新建 > 标量。
将新参数重命名为 StepHeight。

选择 StepHeight 节点，然后设置以下属性：


属性	设置
值	1.0
尺寸 > 长度	1

创建 3D-CAD 模型：
1. 右键单击几何体 > 3D-CAD 模型节点，然后选择新建。
2. 选择 3D-CAD 模型 1 节点，然后将其重命名为 Fluid Domain。
创建后向阶梯的几何：
1. 右键单击 Fluid Domain > 特征 > XY 节点并选择创建草图。
2. 在显示选项中，单击（设定草图网格间距），然后将网格间距改为 0.25 m。
3. 在显示选项中，单击（查看草图平面法向）以显示草图平面。
4. 在创建草图实体中，单击（创建线）以绘制一条长度为 1.0 m 的线，从原点（位置 [0, 0]）开始以正 y 向延伸。放置终点后，单击 [esc] 以结束该线。
对线施加约束：
1. 右键单击位于原点上的节点，然后选择应用固定约束。
  这可以防止线上所选节点移动。
2. 右键单击线并选择应用长度尺寸，然后在尺寸对话框中输入 $StepHeight。
3. 单击确定。
绘制与阶梯高度相关的其他线：
1. 从台阶高度顶部起绘制一条线，沿负 X 方向延伸约 4.0 m。
2. 右键单击线并选择应用长度尺寸，在尺寸对话框中输入 3.8*$StepHeight，然后单击确定。

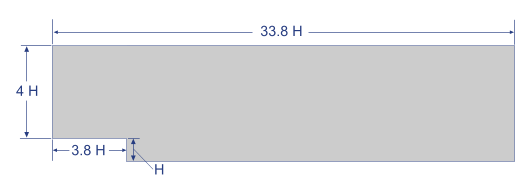

3. 使用相同的方法，继续创建其他线，每条线都与 $StepHeight 参数相关，这对应于下图中的阶梯高度 H：
4. 单击确定于草图：草图 1 对话框中以完成草图。
拉伸草图剖面以获取实体：
1. 右键单击 Fluid Domain > 特征 > 草图 1 节点并选择拉伸。
2. 在拉伸对话框中，将距离设为 0.5 m，并单击确定以执行拉伸。
  一个新的体体 1 添加到体组节点下。
3. 选择体组 > 体 1 节点，然后将其重命名为后台阶。
重命名几何面：
1. 单击工具栏中的，然后选择视图 > +X +Y +Z > 上 +Y。

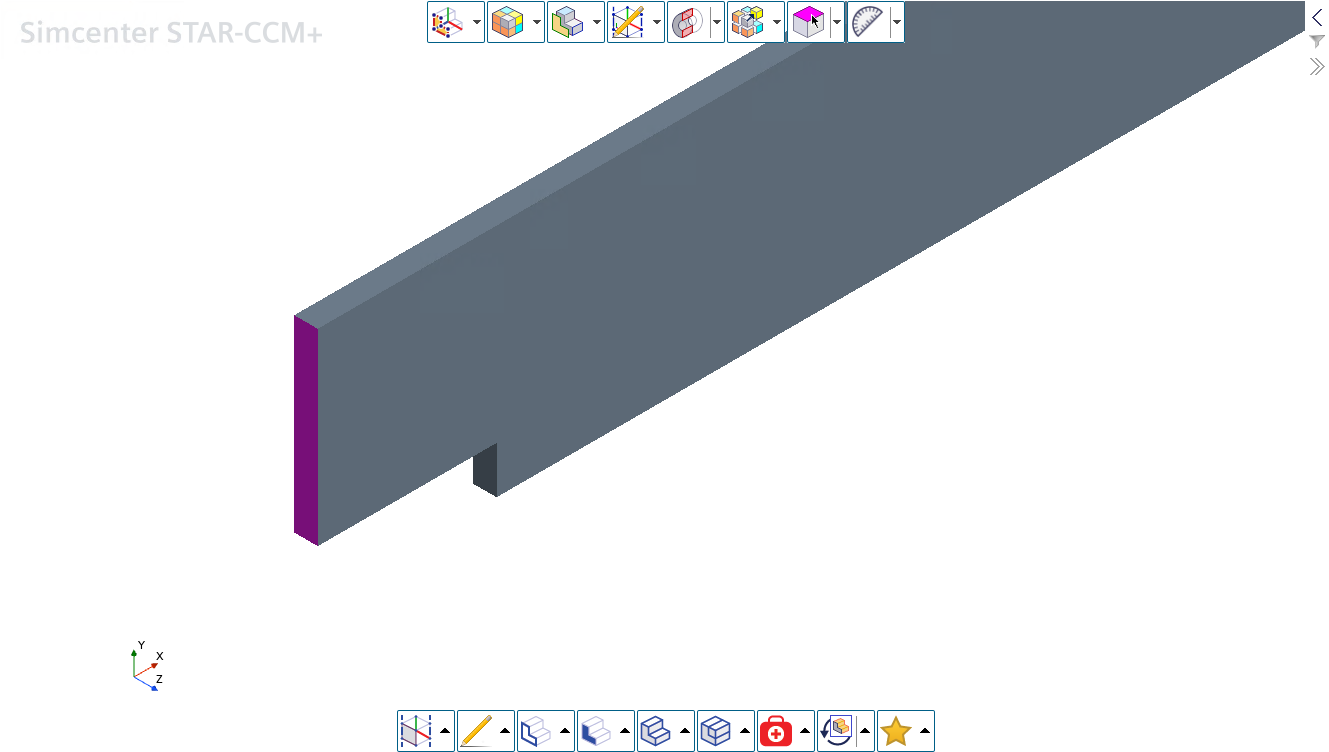

2. 右键单击如下所示的面，然后选择重命名。将面重命名为 Inlet，然后单击确定。

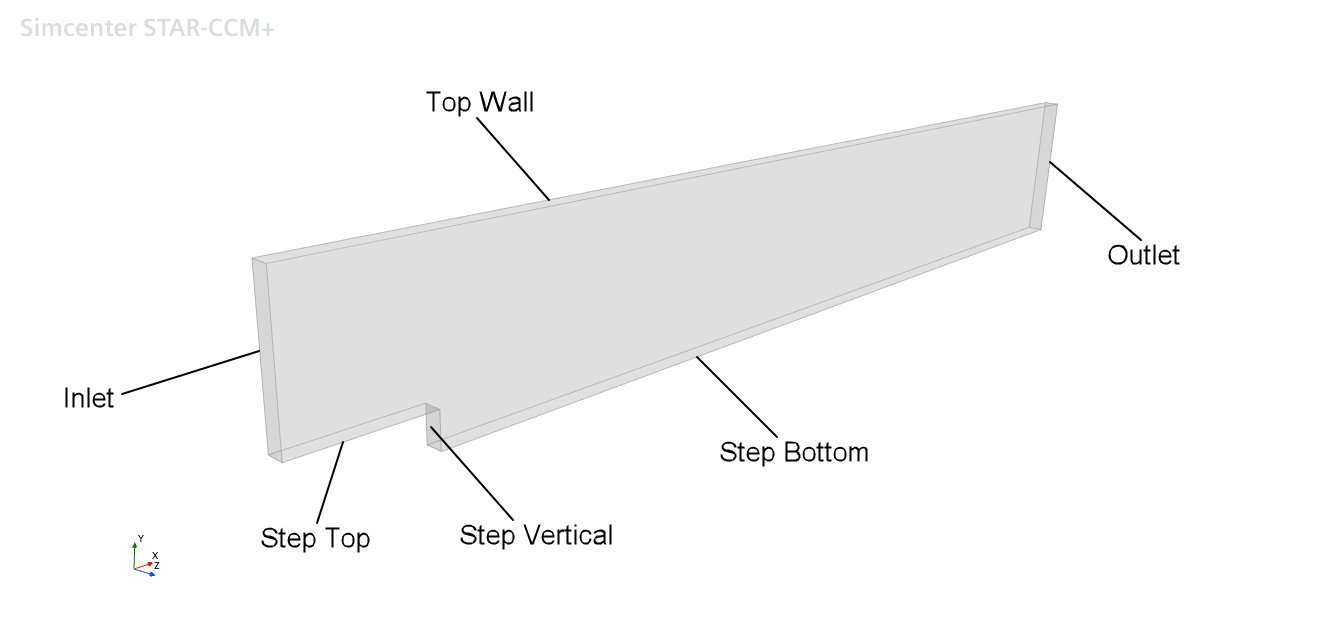

3. 重命名几何中的其他面以匹配下面所示的面：
4. 单击工具栏中的，然后选择视图 > +X +Y +Z > 上 +Y。

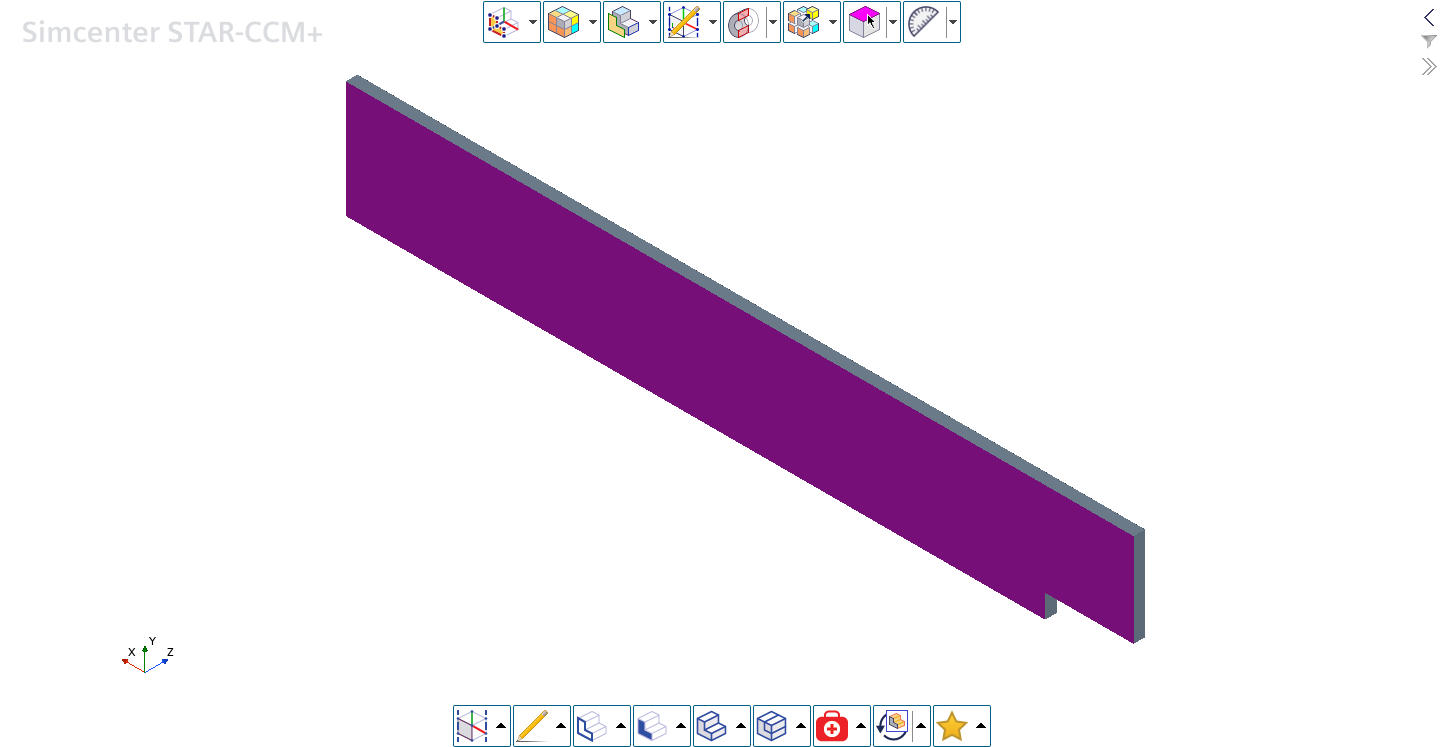

5. 将位于 Z = 0 平面上的曲面重命名为 Surface for 2D Mesh，如下所示：

  此表面会在后续阶段用于生成 2D 网格。
创建形状以用作体积细化区域：
1. 右键单击 Surface for 2D Mesh 表面并选择创建草图 > 在面上。
2. 在草图模式下，单击 <T> 键以更改到侧视图。
3. 单击（创建矩形）并围绕下半部分的几何大致绘制一个方框以将阶梯包含在内。
约束草图以使左边、右边和底边与后向阶梯几何上的对应边共线。

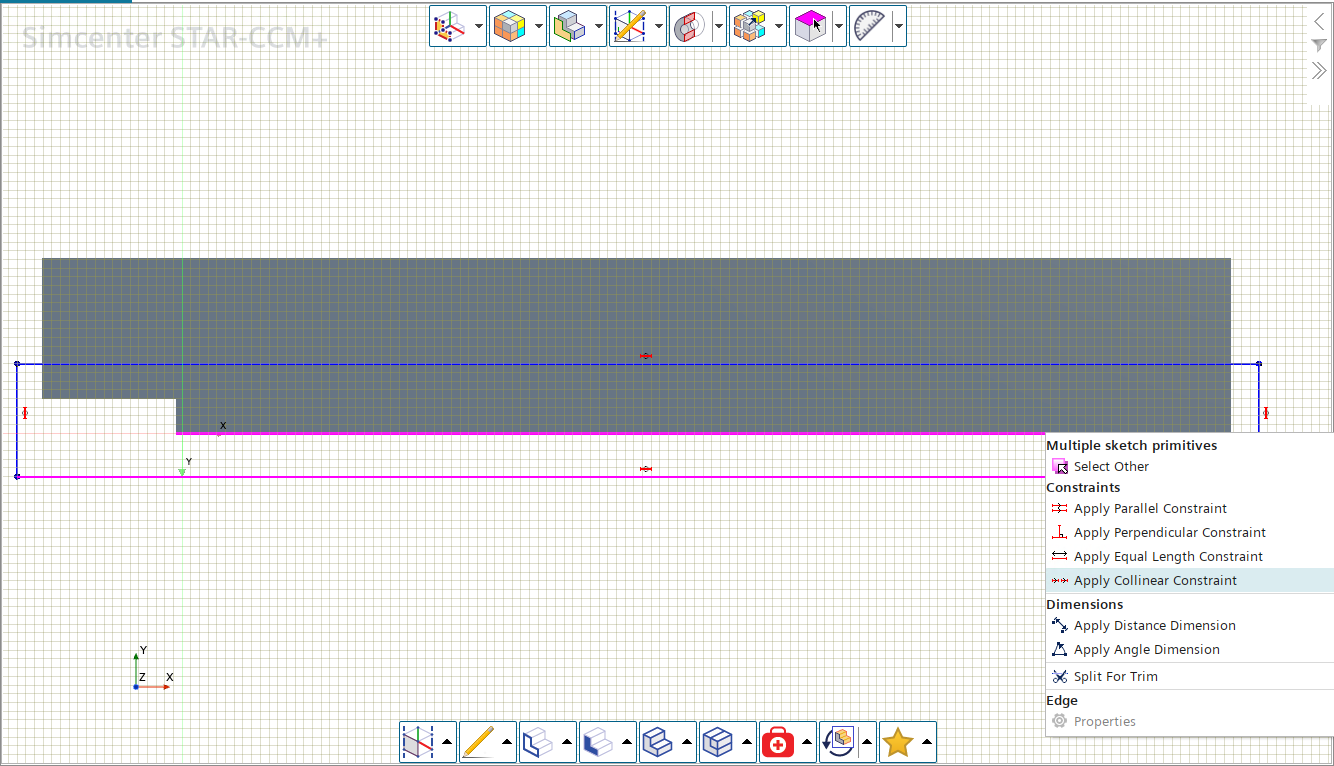

1. 选择矩形的底边和实体部件的底边，然后右键单击选择内容并选择施加共线约束。
2. 对左右边重复此操作。

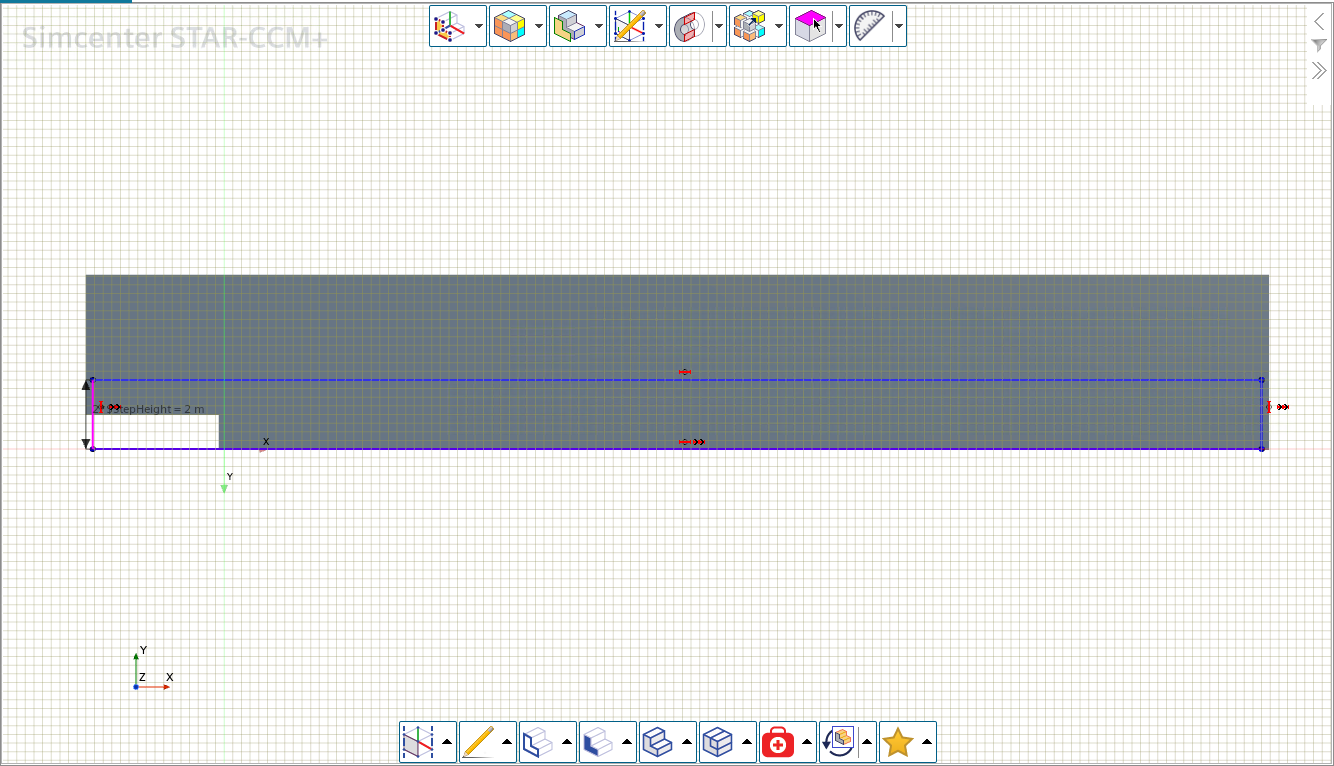

添加方框的高度尺寸，使其高度为阶梯高度的两倍：
1. 右键单击草图的左边，然后选择应用长度尺寸。
2. 在尺寸对话框中，输入 2 * $StepHeight，然后单击确定。
单击确定以退出草图模式。

从草图创建实体：

右键单击草图 2 节点，然后选择拉伸。

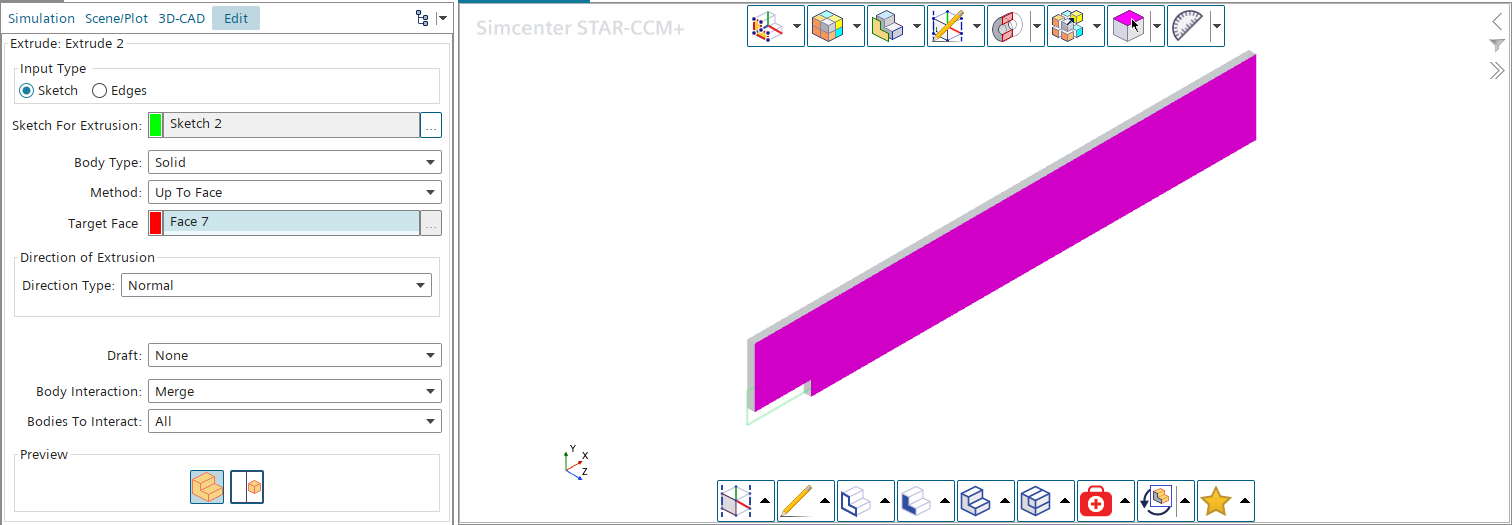

在拉伸面板中将方法设为最高到面。
选择草图平面对面的表面。
将显示方框预览，且面板中的目标面属性显示表面的名称。

在拉伸面板中设置下列属性：


属性	设置
方向类型	反转
体互动	无

单击确定。
一个新的体得以创建。该体与后向阶梯几何的形状关联。如果后台阶域发生变化，该方框将随之变化。
将体组 > 体 2 节点重命名为 Refinement Box。
单击关闭 3D-CAD。

使用 3D-CAD 模型创建新的几何部件：
1. 右键单击几何 > 3D-CAD 模型 > Fluid Domain 节点并选择新几何部件。
2. 在部件创建选项对话框中，默认设置是可接受的，因此单击确定以关闭对话框。
3. 展开部件 > 后向阶梯 > 表面节点，以查看 3D-CAD 中指定的边界面作为单独面。
保存模拟。

后向阶梯几何现已完成。
