分析结果

模拟完成运行后，检查矢量场景 1，并检查壁面剪切应力 (x) 和努赛尔数绘图。

要分析结果：

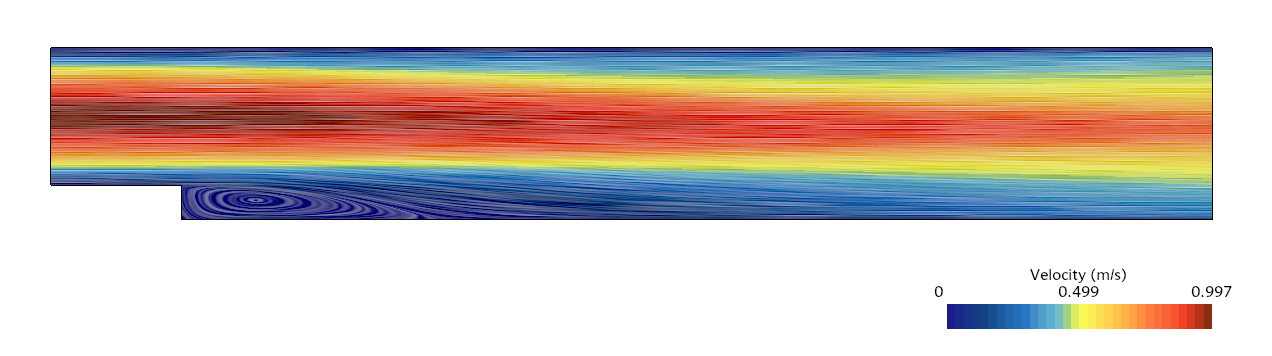

  1. 打开场景 > 矢量场景 1。


    在后向阶梯的入口处，可以看到明显的抛物线速度分布，速度在通道中心线处达到最大值 0.997 m/s，而通道壁面处的速度幅值低得多。一旦流到达阶梯且流展开并分离，速度幅值将下降。在阶梯后面，再循环区域形成，与逼近流相比，此区域中的速度幅值明显较低。

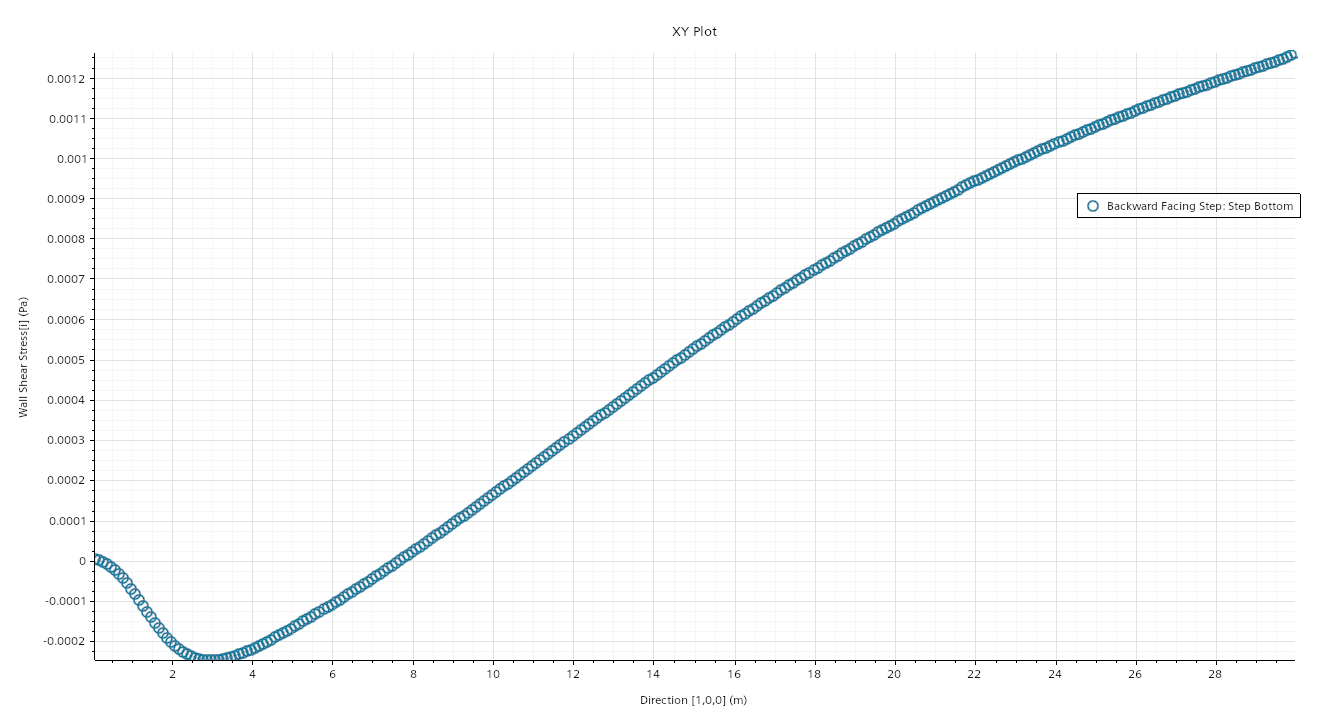

  2. 打开绘图 > 壁面剪切应力 (x)。


    x 方向的壁面剪切应力从 0.0 Pa 稳步下降，在底部阶梯边界上方 3.0 m 处达到最小值约 -0.00025 Pa。这很可能是由于气流经过该阶梯后再循环区域而导致的。从 3.0 m 处向上，x 方向的壁面剪切应力稳步上升，在出口处达到峰值 0.00125 Pa。

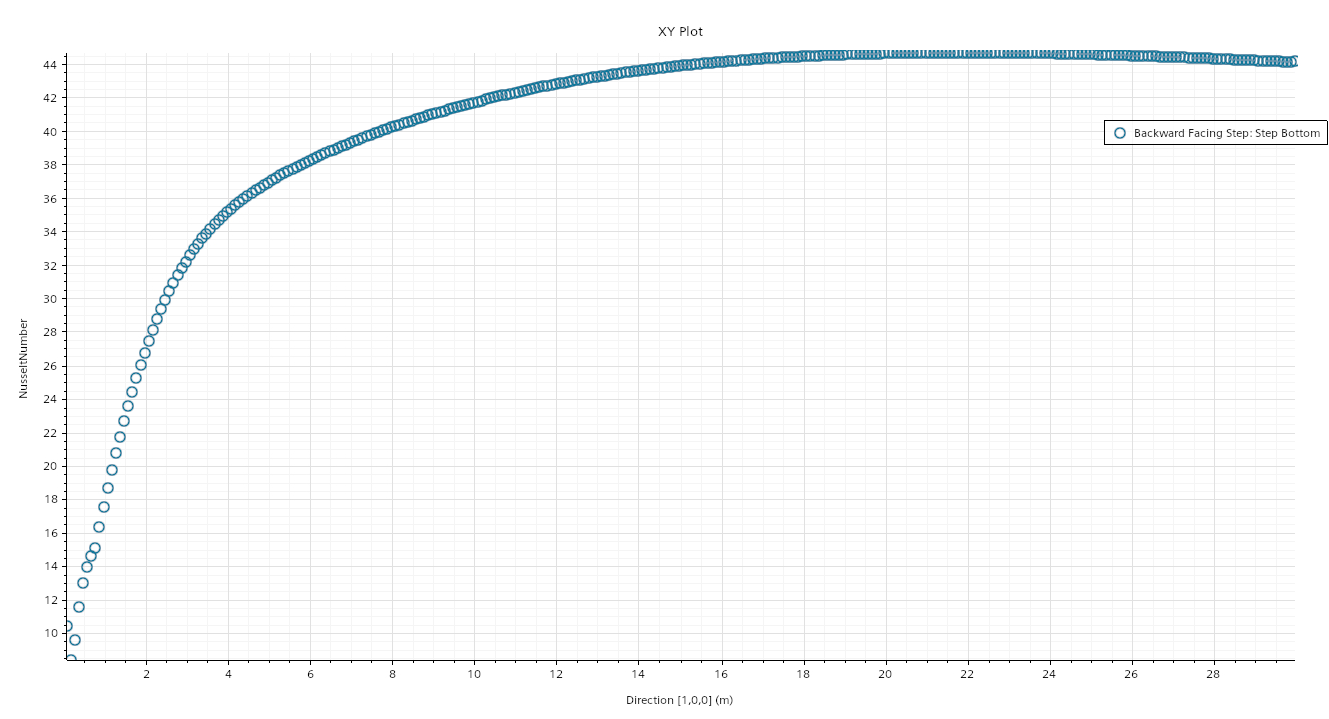

  3. 打开绘图 > 努赛尔数。


    随着阶梯底部被加热，努赛尔数在此表面上方（范围可高达 3.8 m）迅速增大。这是再循环区域。随着流体继续经过这一点，努赛尔数继续增大，但增大速率要慢得多，在出口处达到最大值约 44。
