绘制碳烟截面颗粒尺寸分布图

可以通过绘图将自动更新的碳烟后处理数据可视化为迭代或时间步的函数。

使用“碳烟截面”模型时，这些说明用作排放工作流程的可选补充。
创建表。

    1. 右键单击工具 > 表节点，然后选择任一项：
      • 新建表 > 碳烟截面颗粒尺寸分布表 - 边界
      • 新建表 > 碳烟截面颗粒尺寸分布表 - 区域
    2. 选择工具 > 表 > [碳烟截面颗粒尺寸分布表]节点，然后将零部件设为要可视化碳烟截面颗粒尺寸分布的区域或边界。
    3. 选择工具 > 表 > [碳烟截面颗粒尺寸分布表] > 更新节点，然后激活自动提取。
  2. 要创建绘图，右键单击绘图节点，然后选择新建绘图 > XY 绘图。
  3. 要可视化绘图上的表格数据：
    1. 右键单击工具 > 表 > [碳烟截面颗粒尺寸分布表]节点，然后选择提取。
    2. 右键单击绘图 > XY 绘图 1 > 数据系列节点，然后选择添加数据。
    3. 在将数据提供方添加至绘图对话框中，选择表 > [碳烟截面颗粒尺寸分布表]，然后单击确定。

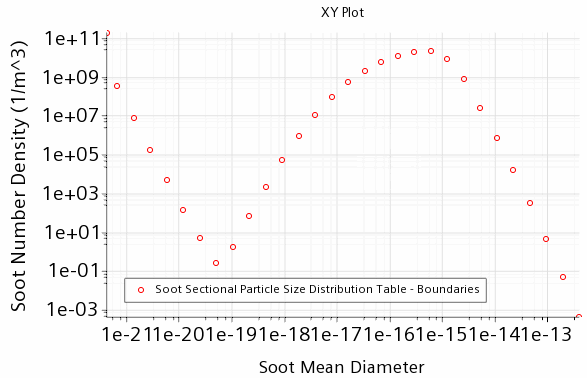

  4. 在求解运行时，绘图会自动更新以显示选定区域或边界上的碳烟截面颗粒尺寸分布。
