可视化 Curle 表面声功率 dB 轮廓

创建标量场景以在圆柱体壁面上显示 Curle 表面声功率轮廓。

  1. 复制并粘贴场景 > 壁面 Y+ 节点。
  2. 将新节点重命名为 Curle 声功率。
  3. 右键单击 Curle 声功率节点并选择打开。
  4. 单击场景/绘图选项卡。
  5. 选择标量 1 > 标量场节点，然后将函数设为 Curle Surface Acoustic Power dB(Curle 表面声功率 dB)。
  6. 选择标量 1 节点，然后将轮廓样式设为平滑融合。
  7. 单击求解工具栏内的 （步进）按钮。

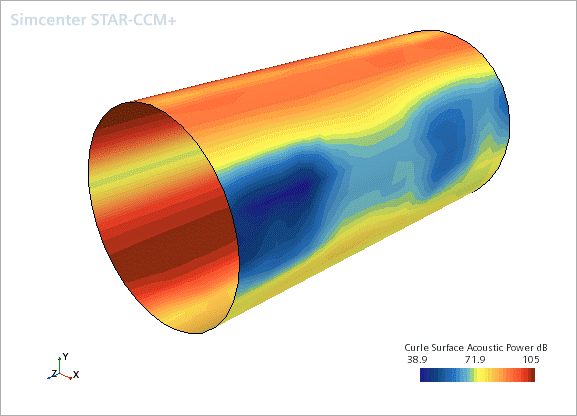

显示与下列所示场景类似的场景：

假定各向同性湍流场的 Curle 声功率模型会计算偶极源产生的声音。因此，该模型可表示固体边界在流体上产生的波动表面压力。绘图显示了湍流边界层以低马赫数在表面产生的噪声级。

  1. 在图形窗口内，关闭 Curle AC 声功率场景。
