可视化 Proudman 声功率 dB 轮廓
创建标量场景以在对称平面上显示 Proudman 表面声功率。此模型可指示四极声源。
- 复制并粘贴节点。
- 将新节点重命名为 Proudman 声功率。
- 右键单击 节点并选择。
-
选择节点，然后将函数设为 。

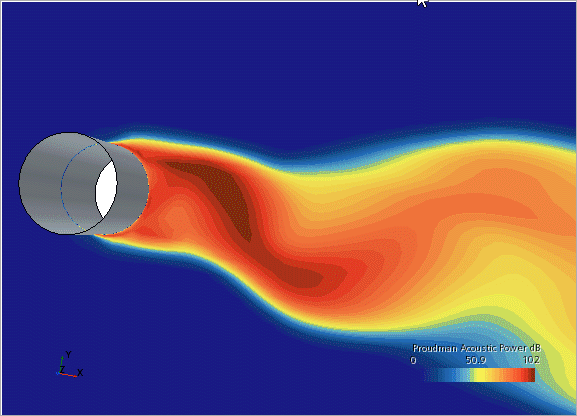

显示与下列所示场景类似的场景：
Proudman 声功率 (dB) 可评估各向同性湍流产生的四极声源的局部影响。它能显示湍流结构在圆柱体周围的流体场内产生的每单位体积的声功率。
- 在图形窗口内，关闭 Proudman AC 声功率场景。
