可视化网格截止频率 Hz 轮廓
激活 Curle、Proudman 或 Goldstein 宽带噪声源模型后，可以使用网格频率截止场函数。在此种情况下已选中 Curle 和 Proudman。创建标量场景以在对称平面上显示网格频率截止轮廓。
- 复制并粘贴节点。
- 将新节点重命名为网格频率截止。
- 右键单击网格频率截止节点并选择打开。
-
选择节点，然后将函数设为网格频率截止 Hz。

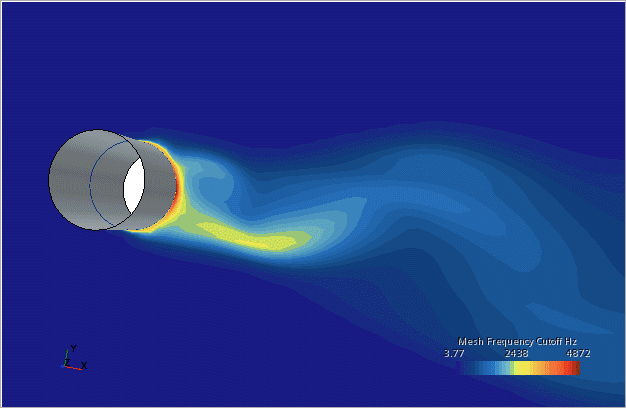

显示与下列所示场景类似的场景：
此绘图指出，在 Proudman 相关性所指示的主体声源区域内，网格的分辨率最大可达到约 2000 Hz。在网格单元为非各向同性的边界拉伸层内，网格频率截止的估计值会变得不准确。 - 保存模拟。
