细化体网格

从 cylinder.sim 文件继续，现在已创建半径为 0.02 m 的圆柱体零部件，它定义了要细化区域的外部范围。

  1. 在图形窗口内，单击几何场景 1 选项卡。
  2. 右键单击几何 > 零部件节点并选择新建形状零部件 > 圆柱体。
  3. 在创建/编辑圆柱体零部件面板中设置下列值：
    属性 设置
    开始坐标 [0, 0, 0] m
    结束坐标 [0, 0, 0.041] m
    圆柱半径 [0.02] m
  4. 单击创建，然后单击关闭。

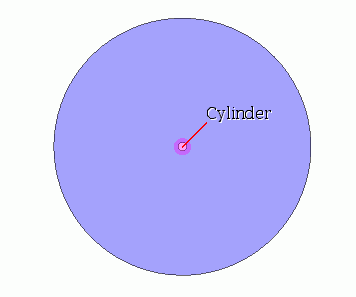

  5. 选择几何 > 零部件 > 圆柱体节点，以显示在几何场景 1 内创建的圆柱体零部件。

创建体积控制并选择定义源的形状。

  1. 展开几何 > 操作 > 自动网格节点。
  2. 右键单击自定义控制节点，然后选择新建 > 体积控制。
    在模拟树中创建新节点体积控制 2。
  3. 选择体积控制 2 节点，然后将零部件设置为圆柱体。
  4. 展开体积控制 2 > 控制节点并选择切割体网格生成器。
  5. 在属性窗口内，启用自定义各向同性尺寸。
    新节点值会添加到模拟树中。
  6. 选择体积控制 2 > 值 > 自定义尺寸节点，然后将尺寸类型设置为绝对值。
  7. 将值设置为 8.0E-4 m.
  8. 在网格生成工具栏内单击 （生成体网格）。

输出窗口中显示了网格生成器的输出，状态栏中显示了当前状态。在粗糙网格上获得的求解会插到新网格上。

  1. 保存模拟。
