可视化和初始化油的体积分数

要可视化齿轮周围油的分布，则为油的体积分数创建一个标量场景。还可以使用此场景动画显示油和空气交界面的结果，并研究随时间变化的行为。

要可视化油的体积分数：
  1. 打开场景节点，然后选择油的体积分数。
  2. 单击对象树上方的场景/绘图。
  3. 选择标量 1 > 标量场节点，然后执行下列操作：
    1. 编辑部件节点，然后选择区域下的所有边界。
    2. 将函数设为体积分数 > 油的体积分数。
    3. 将自动范围设为关闭。
    4. 将最小值设为 0.0。
    5. 将最大值设为 1.0。
    6. 将剪切设为关闭。
  4. 选择标量 1 节点，并将轮廓样式设置为平滑填充。
  5. 选择属性 > 更新节点，然后执行下列操作：
    1. 将保存至文件设置为已激活。
    2. 将触发器设置为时间步。
  6. 选择更新 > 时间步频率节点，然后将频率设为 5。
  7. 编辑油体积分数 > 属性 > 注释节点，然后将注释设为求解时间。
  8. 单击模拟以返回模拟对象树。
    默认情况下，求解时间标签在场景左下角显示。可以将其拖到合适的位置。
  9. 单击求解 > 初始化求解。

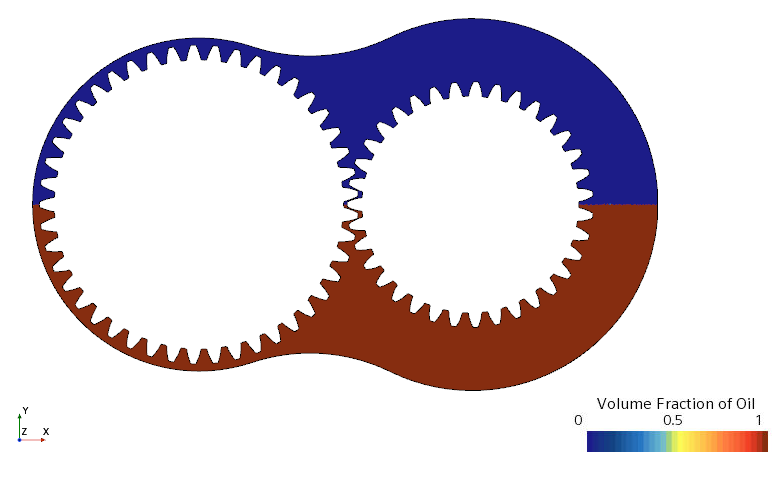

    最初，油相和空气相明显由锐化交界面分离，较重的油相填充齿轮泵的下半部分。
  10. 保存模拟。
