以动画显示结果

使用导出的油体积分数图像创建动画。此动画可用于确认油在域周围的分布，并在齿轮旋转时对大尺度交界面进行可视化。

要动画显示油的体积分数：

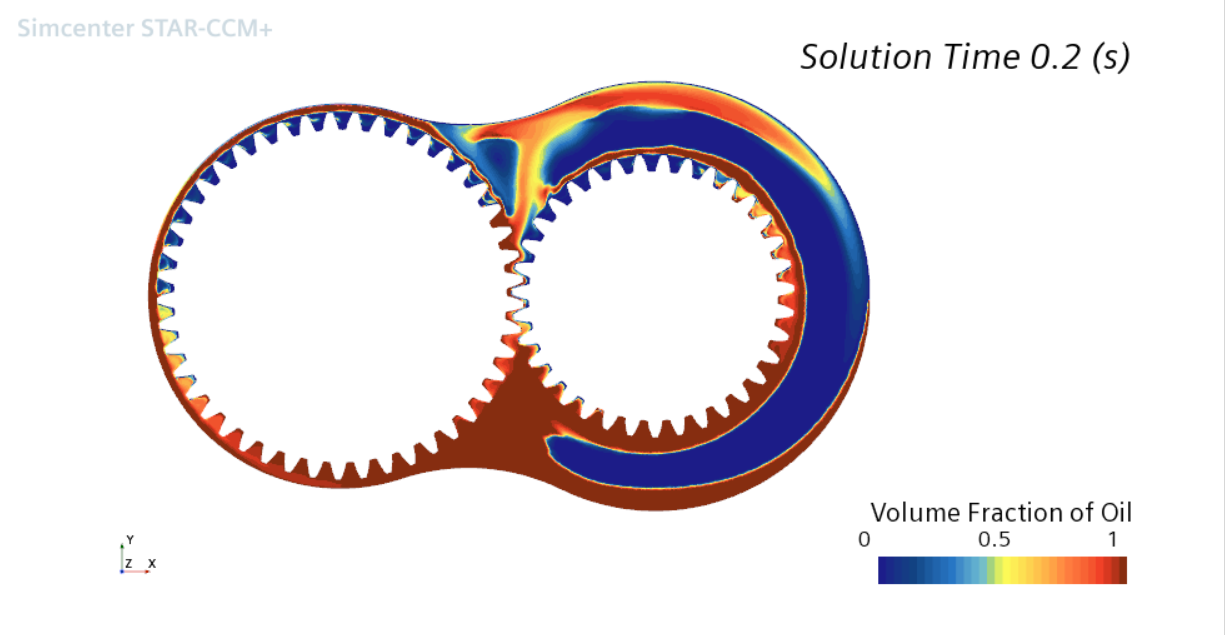

在可视化和初始化油的体积分数部分中，指示 Simcenter STAR-CCM+ 每 5 个时间步保存一次油分布的体积分数。通过使用选择的外部软件，可以使用生成的系列 .png 文件生成动画。以下屏幕截图显示了 0.2 s 物理运行时后的结果。泵内的油飞溅区域以及分层流和离散气泡均存在。该交界面是使用较大时间步捕捉的，展示了 MMP-LSI 对于这些模拟类型的功能。
