照亮车轮拱

使用发光材料，可以将光源放置在车轮拱下方，从而获得从车轮后穿过的流线的细节视图。

使用发光材料创建光源，从而照亮车轮拱。
  1. 要创建形成光源的圆柱体形状：
    1. 在图形窗口中，切换到场景 Advanced Rendering Off(高级渲染关闭)。
    2. 在模拟树中，右键单击几何 > 零部件，然后选择新形状零部件 > 圆柱体。按如下所述设置值：
      • 开始坐标：0,0,0 m
      • 圆柱体半径：0.15 m
      • 结束坐标：0,0,0.06 m
    3. 单击创建，然后单击关闭。
    4. 重命名节点 Floor Lights Front(前底板照明)。
    5. 复制 Floor Lights Front(前底板照明) 节点，然后将其粘贴到几何 > 零部件节点；将副本重命名为 Floor Lights Rear(后底板照明)。
    6. 右键单击 Floor Lights Front(前底板照明) 节点，然后选择转换 > 平移。
      在平移零部件对话框中，将 X 设为 1.45 m、Y 设为 0.8。
    7. 单击应用。
    8. 同样，平移 Floor Lights Rear(后底板照明) 节点，其中，X = -1.3 m、Y = 0.8 m。
  2. 要为底板照明定义显示器：
    1. 在图形窗口中，切换到场景 Advanced Rendering On(高级渲染打开)。
    2. 从几何 > 零部件文件夹中，将 Floor Lights Front(前底板照明) 和 Floor Lights Rear(后底板照明) 节点拖到场景显示中。
    3. 在选择显示器对话框中，双击新建显示器列中的表面选项。在输入对话框中，为显示器名称输入 Floor Lights(底板照明)。
    4. 单击确定关闭输入和选择显示器对话框。
    5. 要让底板照明圆柱体变得不可见，可切换到场景/绘图选项卡，将 Floor Lights(底板照明) 显示器的不透明度属性设为 0.0。
    6. 将 Floor Lights(底板照明) 显示器的表示属性设为几何。
  3. 要为照明定义发光材料，可切换到模拟选项卡，然后：
    1. 右键单击工具 > 渲染材料节点，然后选择新建渲染材料 > 发光。
    2. 在渲染材料 > 发光节点中，发光 1 节点重命名为强光。
    3. 选择 Bright Light(强照明) 节点，然后将强度设为 4。
  4. 要应用发光材料，切换到场景/绘图选项卡，然后：
    1. 选择 Floor Lights(底板照明) 节点，然后将颜色模式设为预设材料。
    2. 选择预设材料子节点，然后将材料设为发光 > 强光。
  5. 在 Advanced Rendering On(高级渲染打开) > 属性 > 照明中，停用除照明 1 以外的所有照明的已启用属性。
  6. 将场景的背景色设为浅石板灰：
    1. 选择属性 > 背景色节点，然后将背景色模式设为纯色。
    2. 选择背景色 > 纯色节点，然后单击颜色旁边的 （自定义编辑器）。
    3. 在颜色对话框中，选择 HSV 选项卡并指定以下各项：
      属性 设置
      色调 210
      饱和度 22
      价值 60
  7. 要提高强照明中流线的可见性：
    1. 选择流线：Underbody(车底) > 高级渲染效果节点，然后激活启用阴影选项。
    2. 使流线：Underbody(车底) 显示器的颜色条可见。

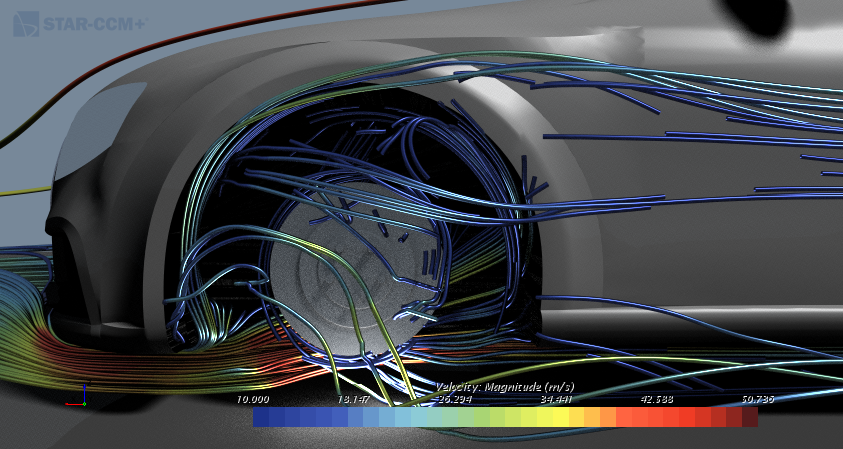

  8. 要将光线照到车轮拱上，而不是车轮和轮胎上：
    1. 同时选择 Tires(轮胎) 和 Wheels(车轮)，然后右键单击并选择切换可见性。
    2. 切换到模拟选项卡，然后从几何 > 零部件 > Car Body(车身) > 表面文件夹，将 underbody(车底) 节点拖到场景显示中。
    3. 在选择显示器对话框中，激活现有显示器列中的 Car Body(车身) 选项，然后单击确定。
    4. 在图形窗口上方，单击保存-恢复-选择视图，然后选择视图 > +Y > 上 + Z。
    5. 平移场景，直到前轮位于中间位置。
