指定入口面和出口面

准备模型几何的最后一步是通过设置面名称，指定模型的入口面和出口面。

使用以下步骤：
  1. 放大管端，右键单击圆形面并选择重命名
  2. 在重命名对话框中输入入口，然后单击确定。

在 3D-CAD 模型中重命名面有一个好处，即在将 3D-CAD 模型转换为几何零部件时，它将保持其唯一标识。

要重命名出口：

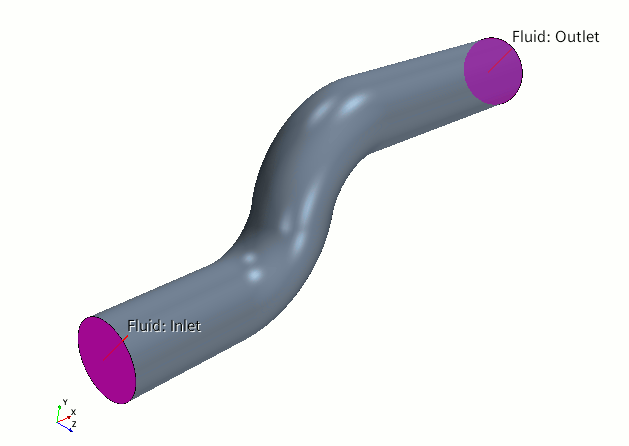

  1. 放置几何以便可看到管另一端的出口面。
  2. 右键单击管另一端的圆形面，选择重命名，然后在重命名对话框中输入“出口”。单击确定以完成操作。


几何现在已完成，您可退出 3D-CAD。

  1. 单击对象树底部的关闭 3D-CAD 按钮。
    注退出 3D-CAD 后，将自动关闭 3D-CAD 视图场景。
  2. 保存模拟。
