准备标量场景

创建标量场景，以便在通过 S 形弯管中心的截面平面上显示速度幅值。运行模拟时，可使用此场景可视化求解。

使用以下步骤：
  1. 创建标量场景。
  2. 右键单击衍生部件节点，然后选择新建 > 截面 > 平面截面
  3. 在创建平截面面板中，设置以下值：
    属性 值
    输入零部件 流体
    法向 [0, 0, 1] m
    显示 现有显示器
    下拉菜单 标量 1

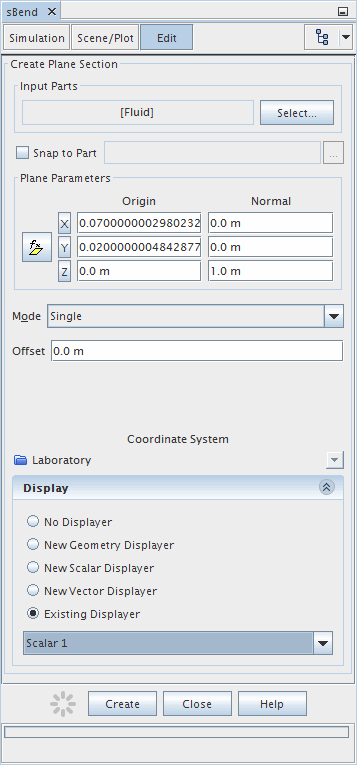

    完成的对话框如下所示。

  4. 单击创建，然后单击关闭。

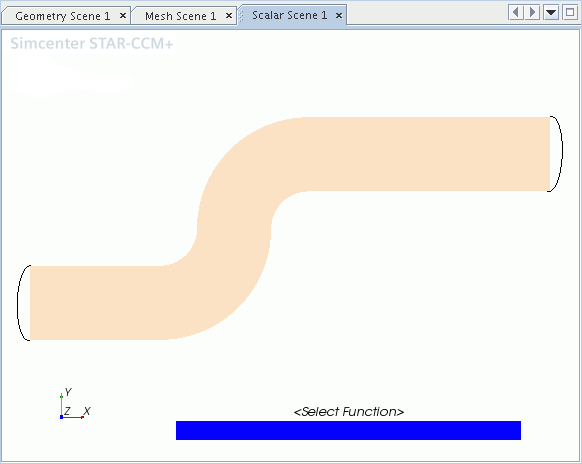

    标量场景 1 如下所示。

  5. 单击场景/绘图选项卡。
  6. 选择标量 1 > 标量场节点，并将函数设为速度 > 幅值。
  7. 选择标量 1 节点，然后将轮廓样式设为平滑填充。
  8. 选择标量 1 > 颜色条节点，然后将色图设为紫-红(大差异)。
    此颜色条选项有助于标识拐弯时流体速度的快速变化。
还可以使用与之前相同的平面截面创建矢量场景。
  1. 创建矢量场景，然后返回显示模拟树的面板。

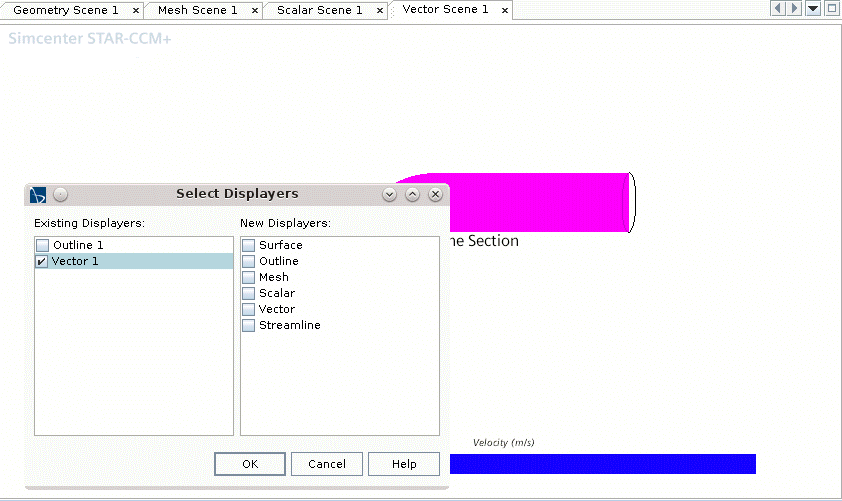

  2. 使用拖放方法，将衍生零部件节点中的截面平面添加到显示器矢量 1 中的场景。
  3. 在场景/绘图面板中，选择矢量场景 1 > 矢量 1 > 颜色条节点，然后将色图设为蓝红平衡。
  4. 单击树顶部的模拟。
