创建几何

创建 S 形弯管的几何，包括圆形入口面。

使用以下步骤：

  1. 通过右键单击特征 > YZ 节点并选择创建草图，在 YZ 平面上创建草图。
  2. 单击 （设定草图网格间距），然后将网格间距更改为 0.0025 m。
  3. 单击 （查看草图平面法向），使草图平面与屏幕的平面对齐。

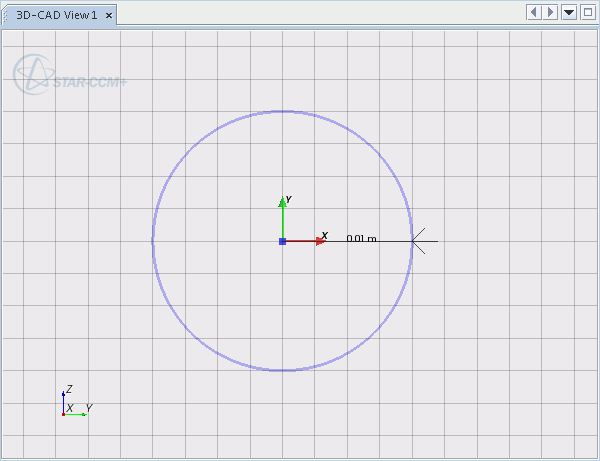

  4. 使用 （创建圆）工具绘制一个半径为 0.01 m 且中心位于原点位置 [0, 0] 的圆。
  5. 单击确定以退出草图。

要沿长度方向创建管剖面：

  1. 在 XY 平面创建草图。

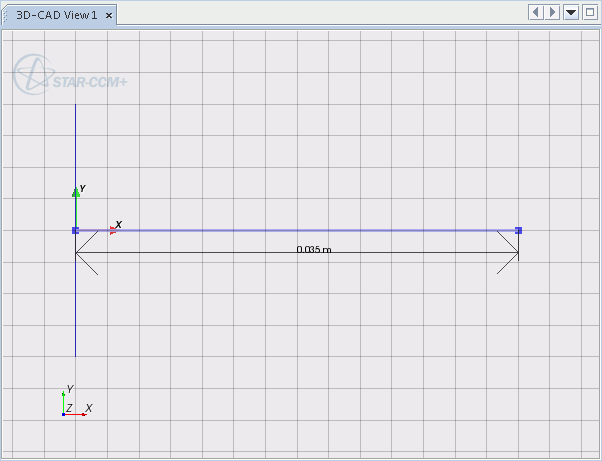

  2. 使用 （创建线）工具，从原点开始并朝 x 正向延伸，绘制一条长度为 0.035 m 的线。
  3. 按 Esc 键退出线工具。
  4. 使用 （创建中心点圆弧）工具绘制一条半径为 0.02 m 的圆弧。需要单击三次鼠标：
    1. 单击位置 [0.035 m, 0.02 m] 定义中心点。
    2. 单击位置 [0.035 m, 0.0 m] 定义起点。

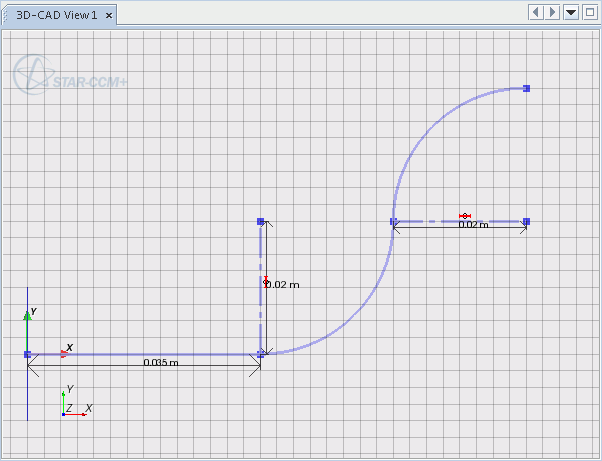

    3. 单击位置 [0.055 m, 0.02 m] 定义终点。

要创建第二条圆弧以完成“S”形状：

  1. 使用 （创建中心点圆弧）工具创建第二条圆弧。三次单击的坐标如下所列：
    1. 中心：[0.075 m, 0.02 m]。
    2. 起点：[0.075 m, 0.04 m]。
    3. 终点：[0.055 m, 0.02 m]。

绘制管的最后一部分。

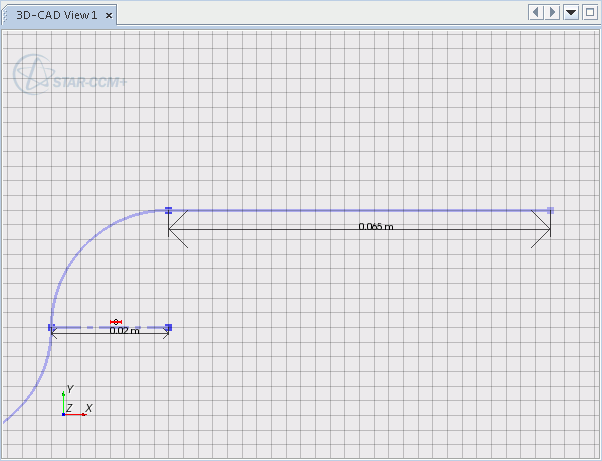

  1. 绘制一条起点为 [0.075 m, 0.04 m] 且朝 x 正向延伸 0.065 m 的线。

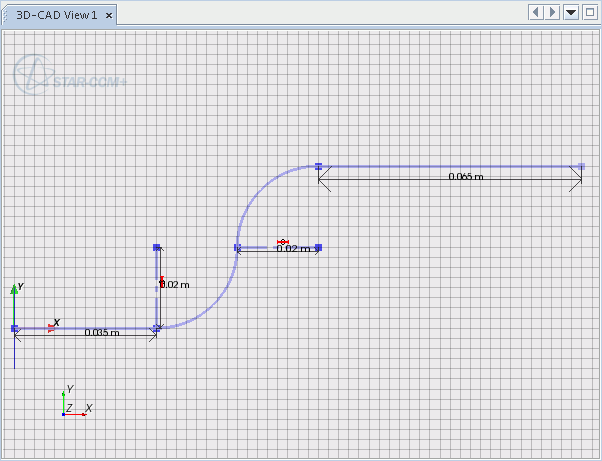

完成的草图如下所示。

  1. 单击确定以退出草图。

使用扫掠特征创建管的实体。扫掠需要两个草图：一个充当要扫掠的剖面；另一个充当扫掠路径。

  1. 从 3D-CAD 对象树中选择两个草图，按住 Shift 键即可选择多项。
  2. 右键单击某个突出显示的节点，然后选择扫掠。

显示扫掠对话框。

  1. 接受默认设置并单击确定。

新体节点 Body 1(体 1) 将添加到对象树中的体组节点下方。

  1. 将体组 > Body 1(体 1) 节点重命名为流体。

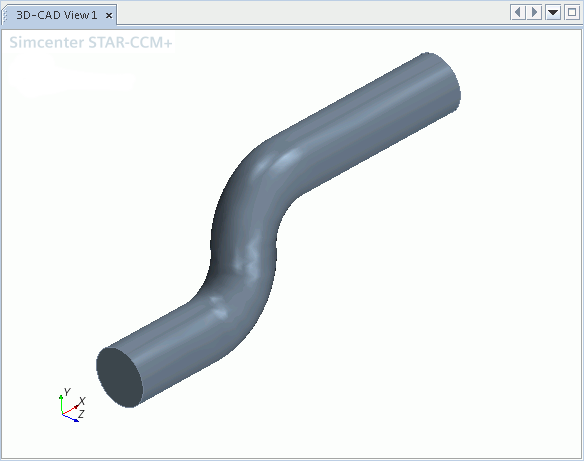

  2. 按如下所示放置几何。
