生成体网格

使用广义圆柱体网格生成器生成多面体网格。

此网格化模型适用于管流。沿壁面边界定义棱柱层网格，以确保充分求解近壁面效应。
  1. 右键单击操作节点，然后选择新建 > 网格 > 自动网格。
  2. 在创建自动网格操作对话框中：
    1. 在零部件列表中选择流体。
    2. 按顺序选择以下网格生成器：
      组 网格生成器
      面网格生成器 表面重构
      圆锥体体积网格生成器 多面体网格生成器
      可选体网格生成器 广义圆柱体网格生成器
      可选边界层网格生成器 棱柱层网格生成器
    3. 单击确定。
要定义网格设置：
  1. 选择自动网格 > 默认控制 > 基础尺寸节点。
  2. 将基础尺寸值设为 0.0008 m。
  3. 选择默认控制 > 棱柱层控制，然后设置下列属性：
    节点 属性 值
    棱柱层控制 棱柱层数 5
    棱柱层延伸 1.8
    棱柱层控制 > 棱柱层总厚度 基数百分比 45
要生成和显示网格：
  1. 单击（生成体网格）。

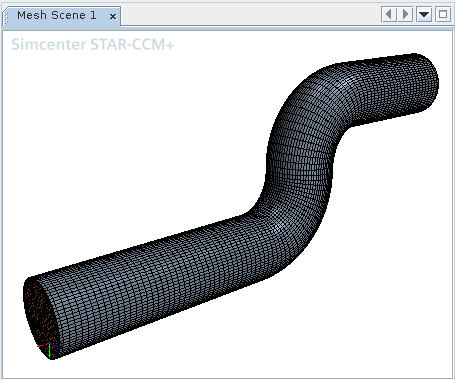

  2. 创建网格场景并检查体网格。
