恢复预混涡破碎模型

Simcenter STAR-CCM+ 11.04 版中的预混涡破碎模型的行为如同部分预混版本。 可以按照本节所述恢复预混模型设置。

作为提高并简化选择燃烧模型过程的计划一部分，Simcenter STAR-CCM+ 11.04 版中已停用涡破碎模型的预混版本。

新的涡破碎模型是已停用预混涡破碎模型的改进版。新的涡破碎模型：
  • 支持多个反应以及基于混合和动能的格式。 因此，可以更准确地执行计算和实现更广泛的操作范围。
  • 当计算源项时考虑氧化剂和产物浓度。
  • 支持在完全预混和部分预混计算之间切换。

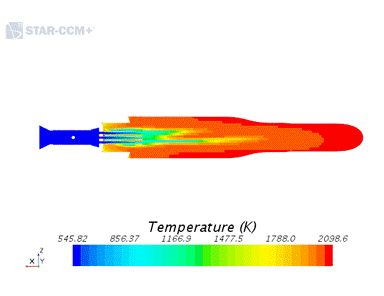

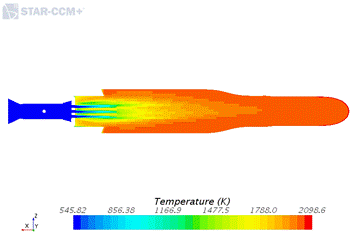

当在 Simcenter STAR-CCM+ 11.04 版或更高版本中加载 Simcenter STAR-CCM+ 11.04 版之前版本中保存的模拟时，预混涡破碎模型的行为如同部分预混涡破碎模型。 某些设置以不同的方式定义，且必须重新设置。 下图显示了火焰承载器横截面上的温度比较。
PEBU 11.02 PEBU 11.04（部分预混）




Simcenter STAR-CCM+ 11.04 版将 EBU 模型作为预混燃烧的选项提供。 但是，该模型与为部分预混燃烧提供的选项行为相同。 需要进一步的步骤来恢复 Simcenter STAR-CCM+ 11.02 版及更早版本中提供的预混行为。 这些步骤如下：

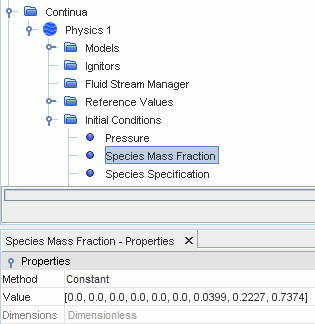

在 Simcenter STAR-CCM+ 11.02 版中，在 [连续体] > 流体束管理器节点下定义反应物和相应的质量分数。

  1. 在 Simcenter STAR-CCM+ 11.02 版中，使用流体束管理器设置燃料和氧化剂的组分成分。 在 Simcenter STAR-CCM+ 11.04 版中，按如下定义反应架构：

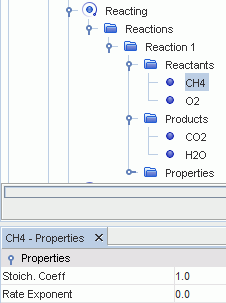

    1. 在模型 > 反应 > 反应节点下定义反应的反应物和产物。 确保在燃料和氧化剂之间创建一个反应，并指定完全燃烧的产物。
      请参见手动定义化学反应。
    2. 指定每个成分的化学计量系数来表示平衡完全燃烧反应。


    3. 要指定每个成分的质量分数，选择 [连续体] > 初始条件 > 组分质量分数节点。
    4. 对于值属性，指定初始混合物成分中每个组分的质量分数。


在 Simcenter STAR-CCM+ 11.02 版中，在模型 > 涡破碎 > Premixed EBU rate coefficient, A(预混 EBU 率系数，A) 节点下定义涡破碎系数。

在 Simcenter STAR-CCM+ 11.04 版或更高版本中，在常规反应架构中定义涡破碎系数。
  1. 选择模型 > 涡破碎节点，并将反应控制设为标准 EBU。
  2. 定义 EBU 率系数 A 以适合 Simcenter STAR-CCM+ 11.04 版或更高版本的要求 — 此值与 Simcenter STAR-CCM+ 11.02 版中设置的预混 EBU 率系数 A 值不同。
    1. 展开模型 > 反应 > 反应 > [反应] > 属性节点。
    2. 选择属性 > EBU 系数 > EBU 率系数，A 节点，并指定值。
  3. 要恢复点火器：
    1. 右键单击 [连续体] > 点火器节点，然后选择新建 > EBU 点火器。
    2. 选择 EBUIgnitor 1 节点，然后按照 Simcenter STAR-CCM+ 11.02 版中的设置指定属性。
    3. 如果 EBUIgnitor 1 节点激活器设为脉冲，则选择脉冲子节点并指定所需的属性。
  4. 对于每个物理连续体中的所有入口和出口边界，选择 [边界] > 物理值 > 组分质量分数节点，然后将每个组分的质量分数指定为与初始条件中指定值相同的值。
