可视化结果

在模拟完成后，加载包含煤颗粒轨迹的轨迹文件。

要可视化结果：
  1. 加载颗粒轨迹文件。
    1. 右键单击工具 > 轨迹文件节点，然后选择轨迹文件。
    2. 在打开对话框中，选择 EBU_Coal.trk 文件，然后单击打开。

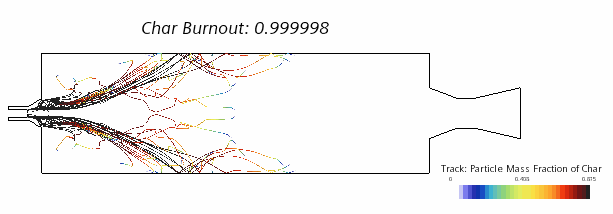

  2. 完成颗粒轨迹场景。
    1. 展开场景 > 颗粒：焦炭的质量分数 > 流线 1 节点，然后设置以下属性：
      节点 方法 设置
      零部件 零部件 Coal tracks(煤轨迹)
      标量场 函数 Track(轨迹) > Track: 焦炭的颗粒质量分数
    2. 右键单击报告 > 焦炭燃尽节点，然后选择根据报告创建文本注释。
    3. 选择工具 > 注释 > 焦炭燃尽节点，然后将其拖放到含有颗粒轨迹场景的图形窗口中。


  3. 打开以下场景：CO、CO2、SO2、温度和速度。

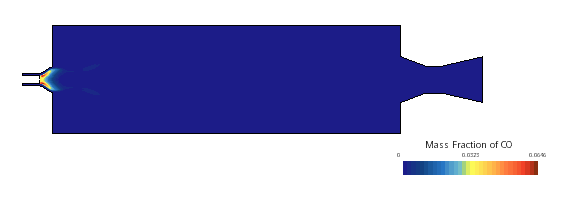

    CO 质量分数

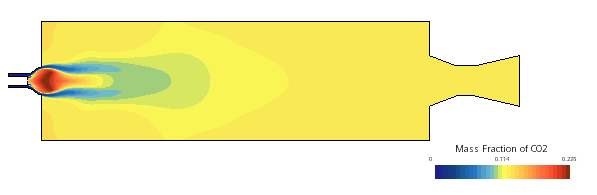

    CO2 质量分数

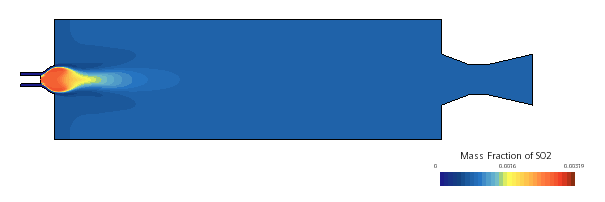

    SO2 质量分数


    二氧化硫气体由煤中燃烧的硫杂质生成。

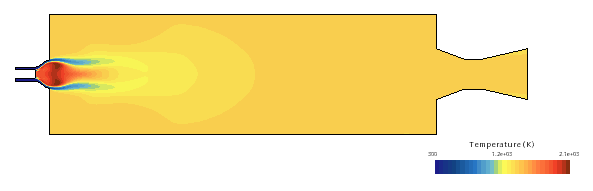

    温度

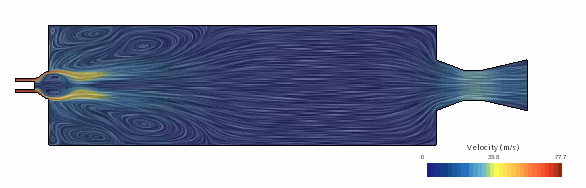

    速度

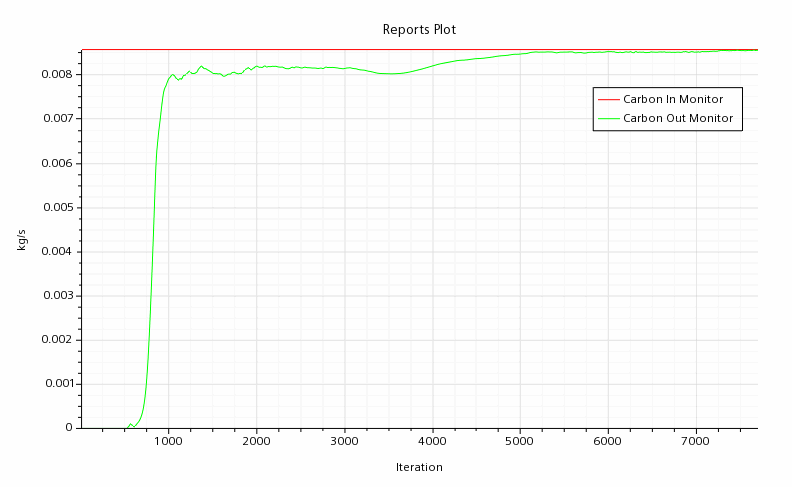

  4. 打开碳平衡绘图：
