创建逻辑事件

逻辑事件需要多个更新事件才能运行。

在以下示例中，设置了一个简单的“或”逻辑事件。该事件在出现以下一个或所有更新事件时将会触发：

  • 模拟时间是 0.5 秒
  • 每达到十次迭代
  • 用户自定义的报告值（压力）大于或等于 10 帕斯卡。

要设置逻辑事件：

  1. 右键单击自动化 > 更新事件节点并选择逻辑事件。

更新事件节点将添加一个逻辑事件。

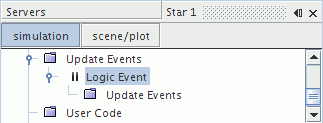

  1. 选择该逻辑事件节点，然后将逻辑运算符设为或。
逻辑事件旁边的图标将会更改，以反映新逻辑。

  1. 右键单击逻辑事件 > 更新事件，然后选择新事件 > 监视器变化。

逻辑事件节点将添加一个监视器变化事件。

  1. 选择监视器变化节点，
    • 然后，将监视器设为物理时间
    • 将变化阈值设为 0.5 s
  2. 使用相同的方法，创建监视器频率事件并进行以下设置：
    • 将监视器设为迭代
    • 将样本频率设为 10
  3. 使用相同的方法，创建监视器范围并进行以下设置：
    • 将监视器设为 [压力报告]
    • 将范围值设为 10 Pa

现在，应用逻辑事件已准备就绪。

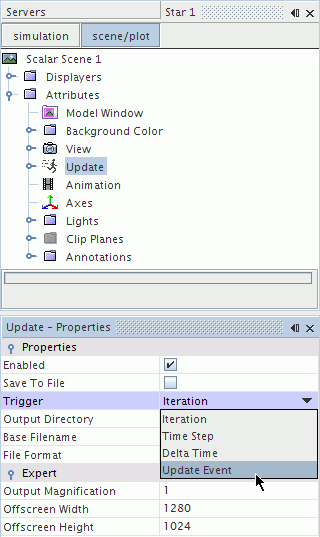

  1. 在所选的功能中，导航至更新节点，然后将触发设为更新事件。在此示例中，将选择标量场景的更新节点。

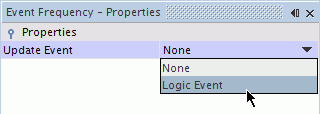

  2. 选择更新 > 事件频率，然后将更新事件设为创建的更新事件（本例中为逻辑事件）。
