运行模拟
模拟准备工作现已完成。运行模拟并监视结果。Volume Fraction of Particles(颗粒体积分数) 场景和 Volume Fraction Plot(体积分数绘图) 显示剪切流中颗粒迁移的效果。
要运行模拟：
-
单击求解工具栏中的
（运行）。
如果任其自然，模拟将继续进行到 500 秒的物理时间结束为止。
要在收敛期间观察残差进度，应关注的一个有趣特征是颗粒体积分数的发展。
-
打开 Volume Fraction of Particles(颗粒体积分数) 场景和 Volume Fraction Plot(体积分数绘图)，并监视颗粒在剪切流中迁移时的颗粒体积分数。
模拟开始时，一波颗粒从旋转壁面推出，并向外部边缘移动。物理时间约 120 秒后，颗粒迁移初始激增将稳定到某个体积分数梯度，梯度范围从内壁处的 0.42 左右到外壁处的 0.58 左右。随着模拟继续，梯度将继续发展。模拟结束的 500 秒后，结果将接近在实验中观察到的体积分数分布。
- 当模拟完成运行时保存模拟。
以下示例说明了模拟前 120 秒颗粒体积分数的发展。

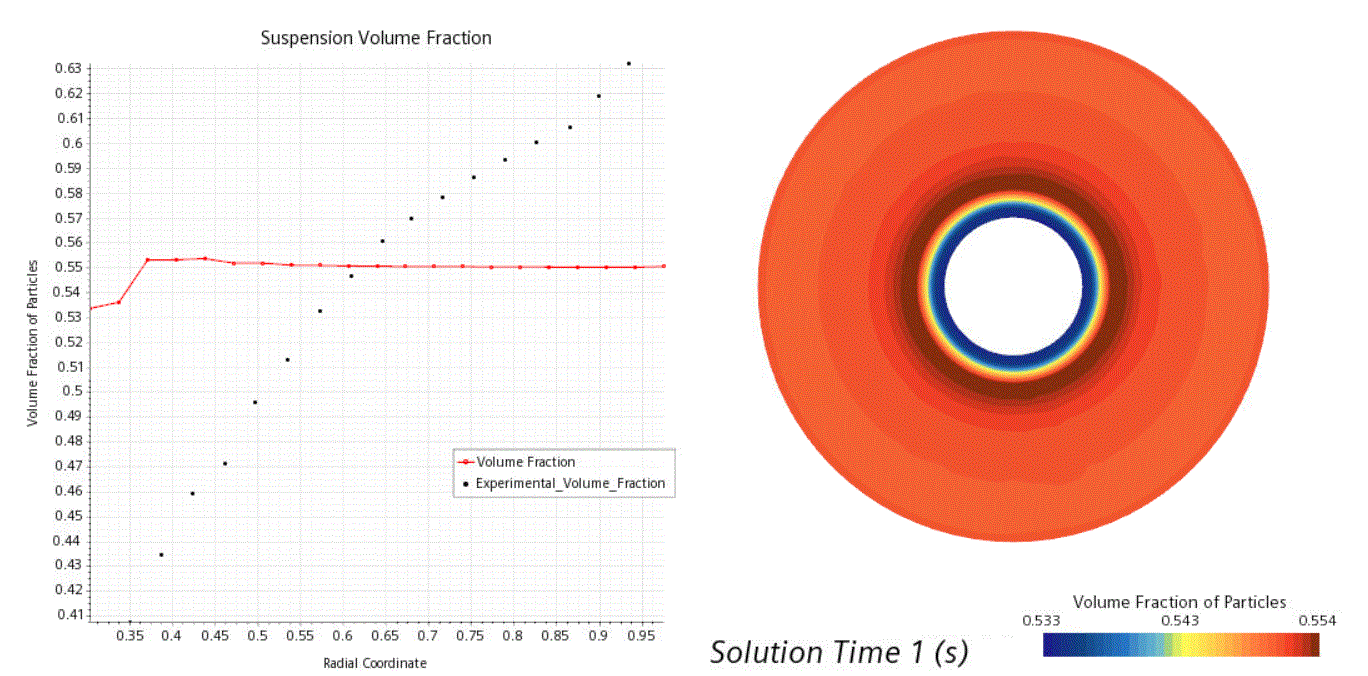

1 秒：
旋转壁面附近的颗粒移开，形成颗粒体积分数峰值。
5 秒：
峰值颗粒体积分数区域向 Couette 设备的外部边缘移动。

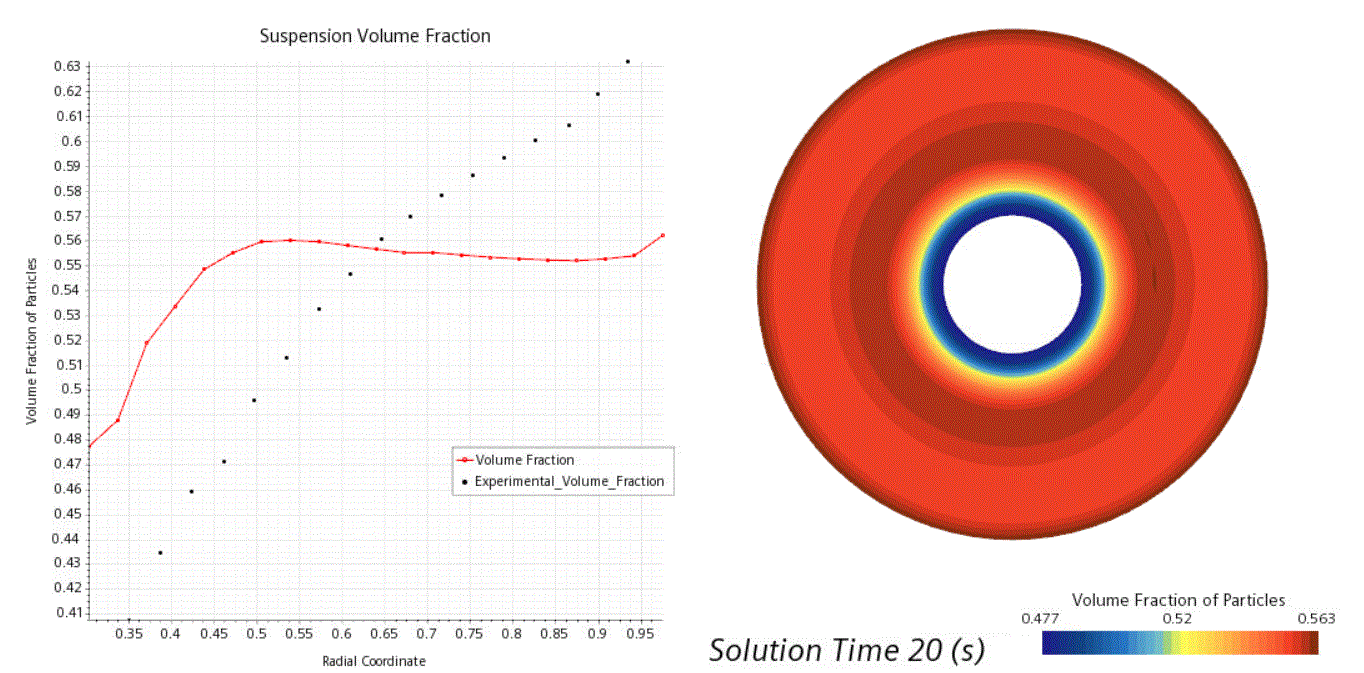

20 秒：
接近旋转壁面的颗粒体积分数继续下降。可在外壁上看到颗粒迁移的效果。

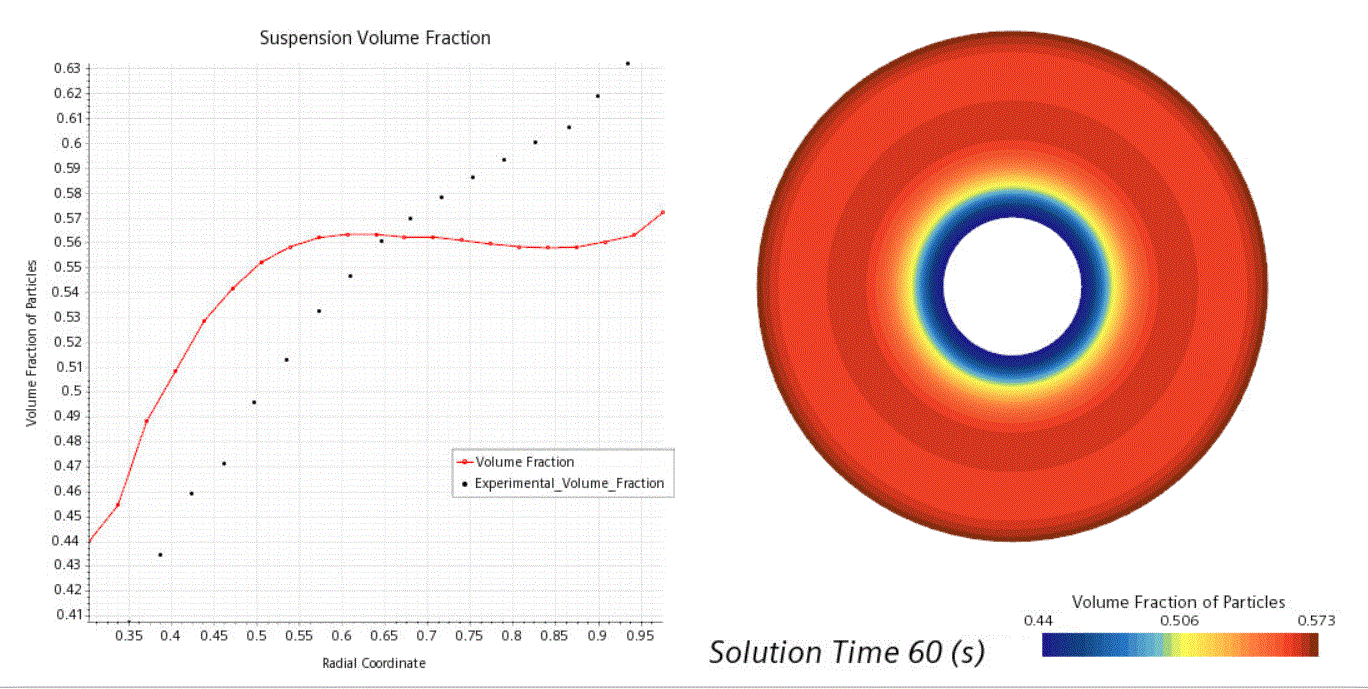

60 秒：
颗粒迁移初始激增开始减缓。

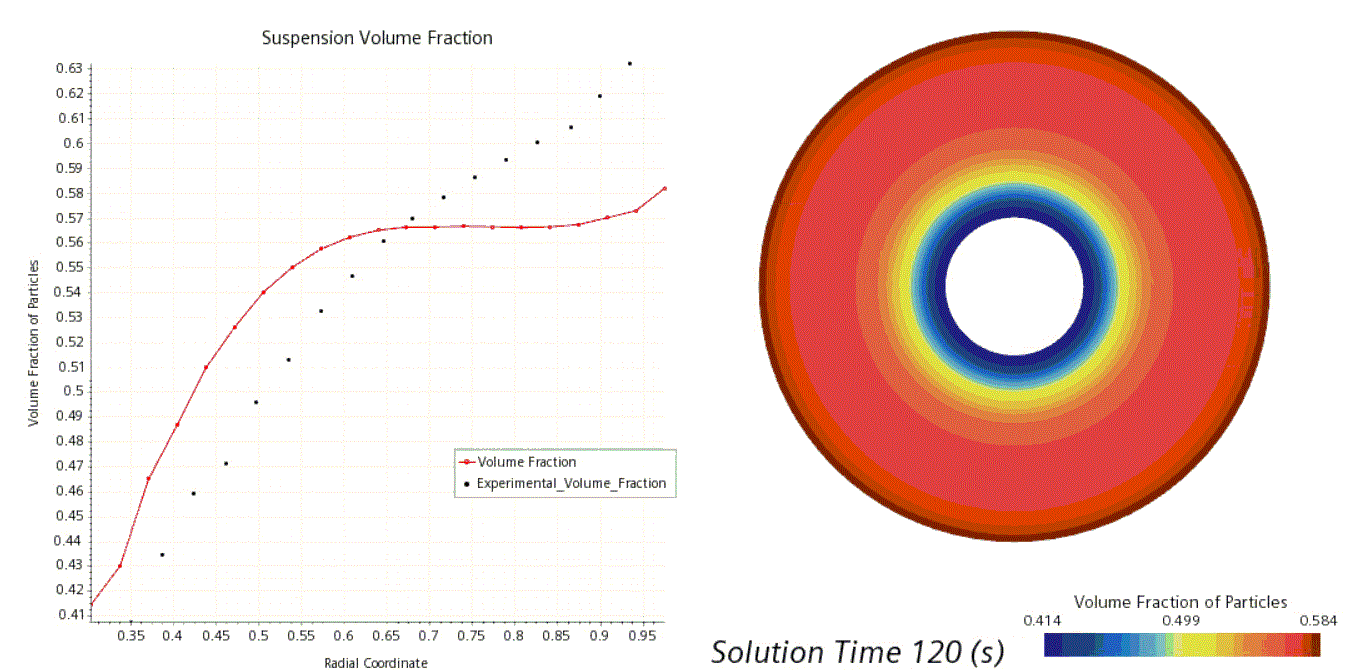

120 秒：
颗粒体积分数稳定到某个梯度，最小值出现在内壁附近（约 0.42），最大值出现在外壁处（约 0.58）。随着模拟继续，梯度将继续发展。
