定义耦合边界和交换场

定义在流体结构交界面处与 Simcenter Nastran 耦合的流体边界，并指定在协同仿真期间交换的场。

要指定流体结构交界面处的流体边界，需要一个协同仿真区域：
  1. 展开外部链接 > [链接 1] > 区域节点。
    创建协同仿真链接节点时，Simcenter STAR-CCM+ 会自动创建一个协同仿真区域 [区域 1]。一般情况下，可以使用区域节点右键单击菜单创建区域。
要将流体边界分配给协同仿真区域：

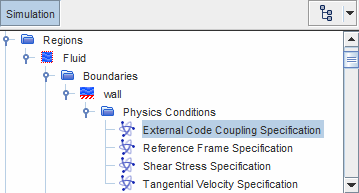

  1. 展开相关区域 > [流体区域] > 边界 > [FSI 边界] 节点。
  2. 选择物理条件 > 外部程序耦合指定节点，并将外部程序耦合指定设为相关区域。


要考虑流体结构交界面处的固体位移，定义流体区域的变形运动：
  1. 右键单击工具 > 运动节点，并选择新建 > 变形。
  2. 选择区域 > [流体区域] > 物理值 > 运动指定节点，并将运动设为变形。
要将流体负载导出至 Simcenter Nastran：

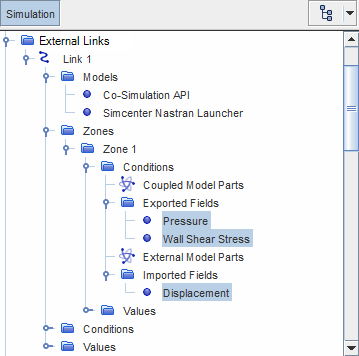

  1. 展开外部链接 > [链接 1] > 区域 > [区域 1] > 条件节点。
  2. 右键单击已导出的场节点，然后选择添加机械场 > 压力。
或者，还可以导出壁面剪切应力：
  1. 右键单击已导出的场节点，然后选择添加机械场 > 壁面剪切应力。
    注要在 Simcenter Nastran 中导入壁面剪切应力，需将 --wallshear on 参数添加到 Simcenter Nastran 启动命令。有关详细信息，请参见启动 Simcenter Nastran 协同仿真。
要从 Simcenter Nastran 导入固体位移：
  1. 右键单击已导入的场节点，然后选择添加机械场 > 位移。


要根据导入的固体位移来更新流体网格：
  1. 选择已导入的场 > 位移节点，并将场处理设为已管理。

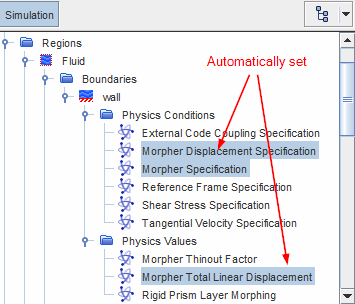

    通过此设置，Simcenter STAR-CCM+ 会自动设置耦合边界的变形指定：

    或者，可以将场处理保留为非管理，然后手动设置相关边界条件。

要指定数据交换之间的时间间隔：
  1. 选择[链接 1] > 条件 > 耦合协商选项节点，然后将选项设为以下某项：
    • 时间步：将数据交换之间的时间间隔设为 Simcenter STAR-CCM+ 模拟的时间步。
    • 匹配的耦合时间：可手动指定耦合时间间隔。使用此选项时，在 [链接 1] > 值 > 耦合时间间隔节点下，指定耦合时间间隔值。时间间隔必须等于或大于模拟时间步。
    在这两种情况下，在 Simcenter STAR-CCM+ 和 Simcenter Nastran 中，交换之间的时间间隔是相同的。
在这种类型的协同仿真中，Simcenter STAR-CCM+ 负责映射流入和流出场：
  1. 选择 [链接 1] > 条件 > 映射选项节点，然后将选项设为映射两个方向。
    此选项是唯一与 Simcenter Nastran 协同仿真兼容的选项。
