激活 Simcenter STAR-CCM+ 中的协同仿真模型

准备 Simcenter STAR-CCM+ 模拟，并激活启用使用 Simcenter Nastran 协同仿真的物理模型。

  1. 启动要与 Simcenter Nastran 耦合的 Simcenter STAR-CCM+ 模拟。
  2. 定义协同仿真设置之前，确保非耦合 Simcenter STAR-CCM+ 模拟运行到收敛。
    要测试模拟，可以使用接近 Simcenter Nastran 所需固体位移值的临时边界条件。
如果对求解满意，可以修改模拟以启用协同仿真：
  1. 展开连续体节点。

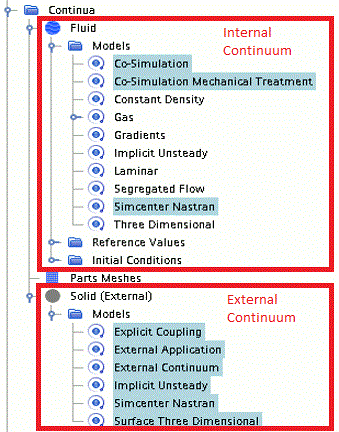

    对于使用 Simcenter Nastran 的协同仿真，需要两个物理连续体 — 一个连续体用于在 Simcenter STAR-CCM+ 中求解的物理（内部连续体），另一个连续体表示 Simcenter Nastran 中的物理（外部连续体）。
  2. 在表示 Simcenter STAR-CCM+ 流体的物理连续体中，选择连续体 > [流体物理]，依次添加以下模型：
    组合框 模型
    可选模型 协同仿真
    协同仿真模型 Simcenter Nastran
    协同仿真处理模型 或者，可以激活协同仿真机械处理模型。

    通过此模型，Simcenter STAR-CCM+ 可使用导入的位移自动定义变形设置。
  3. 单击关闭。
要创建表示在 Simcenter Nastran 中求解的固体物理的外部连续体：
  1. 创建新的物理连续体并激活以下物理模型：
    组合框 模型
    可选模型 外部连续体
    外部连续体 外部应用（自动选中）
    外部应用 Simcenter Nastran
    耦合模型 显式耦合（自动选择）
    空间 三维表面（自动选择）
    时间 隐式非稳态（自动选择）


激活协同仿真模型时，Simcenter STAR-CCM+ 会将协同仿真链接添加到模拟树的外部链接 > 链接 1。链接表示与外部应用的连接，并可用于定义协同仿真设置。Simcenter STAR-CCM+ 将管理连接的链接模型自动添加到外部应用（请参见链接模型）。

将链接与已创建的外部连续体相关联：

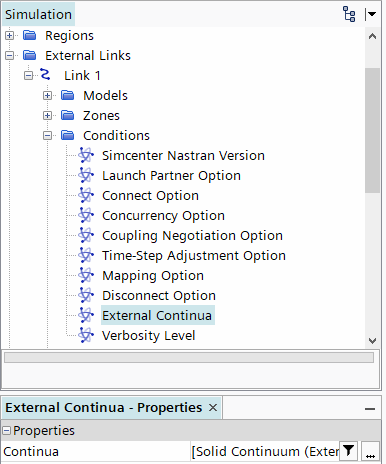

  1. 选择外部链接 > 链接 1 > 条件 > 外部连续体节点，然后将连续体设为表示 Simcenter Nastran 中物理的物理连续体。
