可视化温度

可以将穿过网格中心的平面上的温度分布可视化。

通常，将温度场函数与体网格或谐波平衡求解视图表示结合使用可以显示不同的温度解释。使用体网格表示可以显示已建模叶片气道上的时间平均温度。使用谐波平衡求解视图表示可以显示特定时刻的温度或温度的傅立叶模式幅值，具体取决于相应谐波平衡求解视图中的选择。

在本教程中，可以使用谐波平衡求解视图表示将三个叶片气道上物理时间 t = 0.001 s 的温度可视化。

要可视化温度：

  1. 创建一个标量场景，用于显示与轮毂和罩体平行的截面上的温度（叶片间视图）。
    1. 右键单击场景节点，然后选择新建 > 标量。
    2. 将标量 2 节点重命名为温度。
    3. 选择温度 > 轮廓 1 节点，然后设置以下属性：
      属性 设置
      表面 激活
      不透明度 0.2
    4. 选择轮廓 1 > 零部件节点，然后将零部件设为区域 > 叶片表面叶片排 1、轮毂表面叶片排 1 或罩体表面叶片排 1。
    5. 选择标量 1 > 零部件节点，然后将零部件设为衍生零部件 > 叶片间视图。
    6. 选择标量场节点并将函数设为温度，然后初始化求解 。

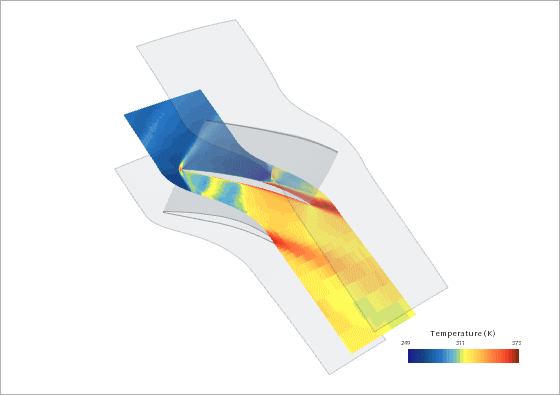

      显示的温度分布为时间平均求解。此时间平均温度显示在体网格表示中。


  2. 在三个叶片气道上为物理时间 t = 0.001 s 创建谐波平衡求解视图。
    1. 右键单击连续体 > 谐波平衡 > 模型 > 谐波平衡流和能量节点，然后选择新建谐波平衡求解视图。
    2. 编辑求解视图节点并设置下列属性：
      节点 属性 设置
      谐波平衡求解视图 模式 物理时间
      物理时间 物理时间 0.001 s
      叶片排
      叶片排 1 叶片气道选择 [-1, 1]

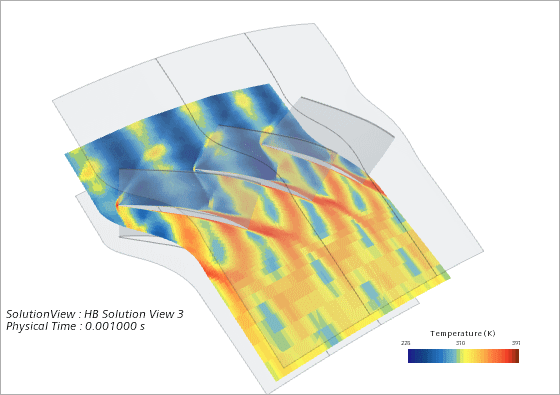

  3. 要在三个叶片气道上将稳态求解的时间平均温度可视化，选择求解视图 > 谐波平衡求解视图节点并将其拖放到图形窗口上，此时将显示温度场景。


  4. 保存模拟。
开始运行谐波平衡模拟后，温度分布会与谐波平衡相位滞后求解一起更新。
