定义边界条件
非反射选项针对入口和出口边界同时激活。
同时设置了入口处的尾流规范，以便定义周期性扰动。这包括定义尾流分布和上游叶片排的特征。在本例中，使用了高斯尾流分布，宽度为 0.15，缺陷为 2。上游叶片排具有 48 个叶片，处于静止状态（0.0 rad/s），因为它代表定子。
要定义边界条件：
-

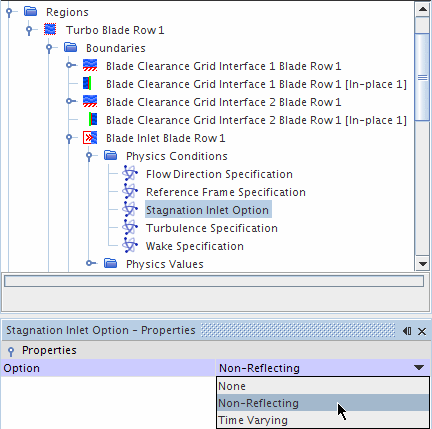

展开节点，并将选项设置为非反射。
当“非反射选项”被激活后，一个额外的节点会添加到此边界的管理器下。
-
选择节点，然后将方法设置为。
为适应这些更改，此时文件夹中有两个额外的节点必须进行设置。
-

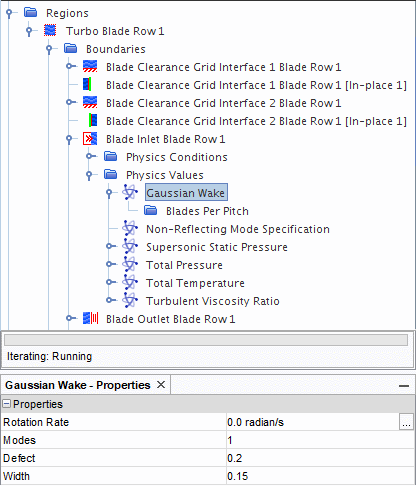

选择节点，将旋转速率设为 0.0 弧度/秒，并将模式保持为默认设置 1。
-
选择节点，然后将叶片数设置为 48。
-

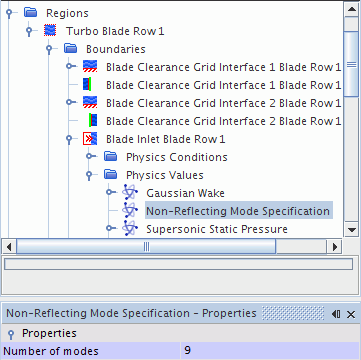

选择节点，然后将模式数设为 9。
按同样的方式修改没有尾流规范的出口边界。
-

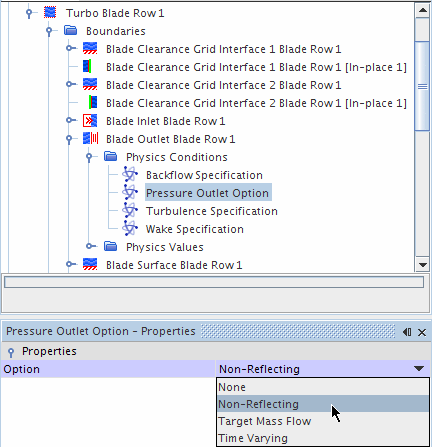

选择，然后将选项设置为非反射。
-

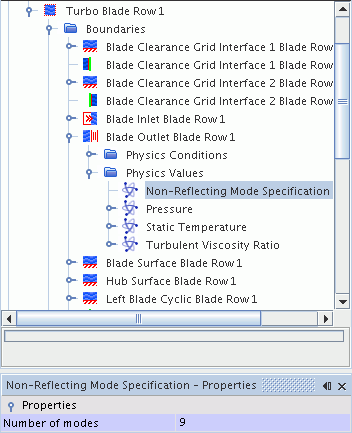

对于同一边界，选择节点，然后将模式数设为 9
定义叶片排规范：
-

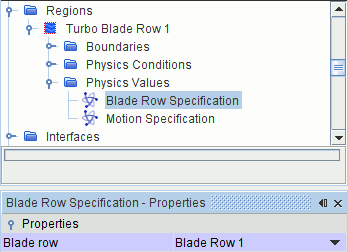

选择节点，然后将叶片排设置为。
- 保存模拟。
