分析结果

查看叶片表面上的温度和压力。

要分析结果，执行以下操作：
温度

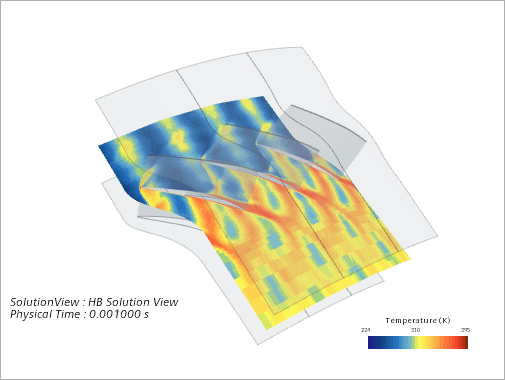

  1. 在 t = 0.001 s 条件下，标量场景温度中显示的温度如下：


    入口边界的尾流规范的影响可在温度绘图上清楚地观察到，同时还可观察相位角的影响。

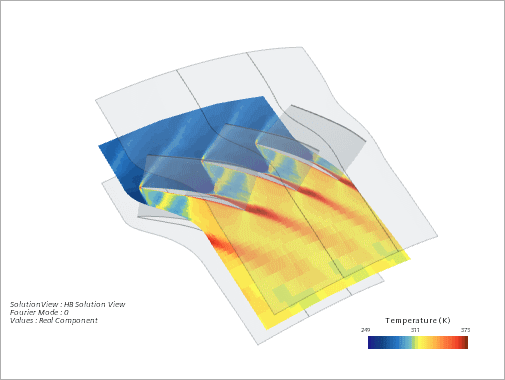

  2. 修改谐波平衡求解视图，以在三个叶片气道中显示温度的傅立叶模式 0 实部求解：
    1. 选择谐波平衡求解视图节点，然后将模式设为傅立叶模式。
    2. 选择傅立叶模式节点，并确保模式设为 0 且输出选项设为实部。


获得叶片表面上的压力 XY 绘图

要绘制叶片表面上不同时间级别下的压力分布图，首先必须创建定义分布图位置的衍生部件。

  1. 右键单击场景 > 网格场景 1，然后选择打开。
  2. 右键单击衍生部件节点并选择新建 > 等值面。
    创建等值面对话框随之打开。
  3. 单击输入部件框中的菜单。

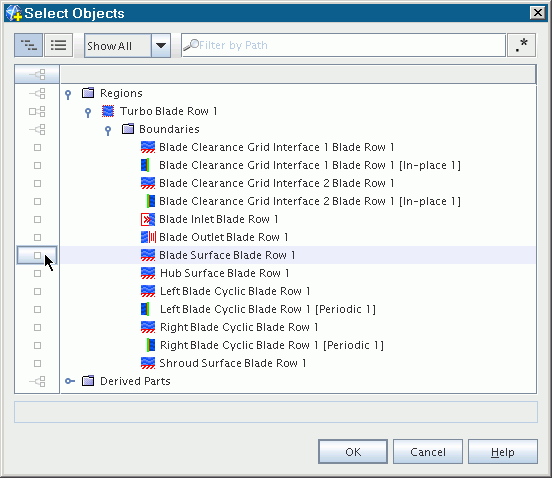

    选择对象对话框随之显示出来。
  4. 要清除所有选择，双击对话框左上角的列选择按钮。


  5. 展开区域 > 涡轮叶片排 1 节点。
  6. 选择叶片表面叶片排 1。


  7. 单击确定。
  8. 在标量框中单击，然后选择Block-Mapped 1: Vmin to Vmax(Vmin 至 Vmax)。
  9. 在等值文本框中，输入 0.5。
  10. 在显示部分，选择没有显示器。

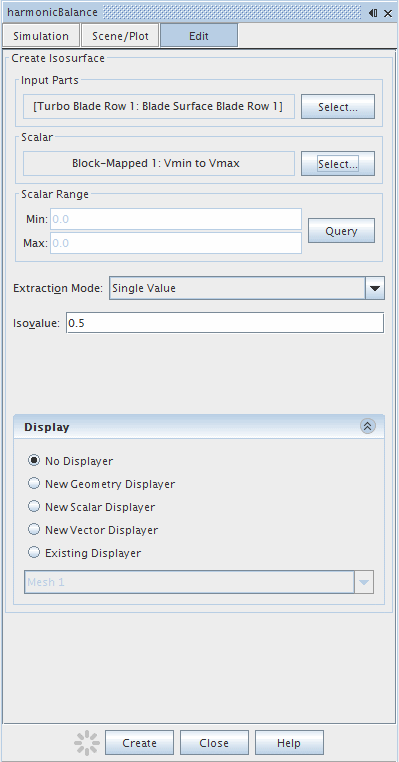

    最终面板如下图所示。



  11. 单击创建，然后单击关闭。
  12. 将衍生部件 > 等值面节点重命名为叶片 50% 截面。
  13. 单击 （隐藏所有网格）。
  14. 单击 （使场景透明）。

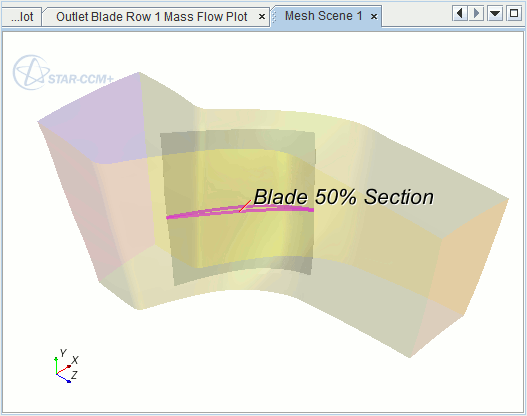

为了进行说明，衍生部件显示在下图中。



此时将此衍生部件用于 XY 绘图。

  1. 在一个叶片气道上为 t = 0.001 s 创建谐波平衡求解视图。
    1. 右键单击连续体 > 谐波平衡 > 模型 > 谐波平衡流和能量节点，然后选择新建谐波平衡求解视图。
    2. 选择求解视图 > 谐波平衡求解视图 2 节点，然后将模式设为物理时间。
    3. 选择谐波平衡求解视图 2 节点，然后将物理时间设为 0.001 s。
  2. 创建 x-y 绘图，以显示叶片压力分布。
    1. 右键单击绘图节点，然后选择新建绘图 > X-Y 绘图。
    2. 将 XY 绘图 1 节点重命名为叶片压力分布。
    3. 选择叶片压力分布节点，然后设置以下属性：。
      属性 设置
      部件 衍生部件 > 叶片 50% 截面
      表示 谐波平衡求解视图 2
    4. 选择叶片压力分布 > Y 类型 > Y 类型 1 > 标量函数节点，然后将场函数设为压力。

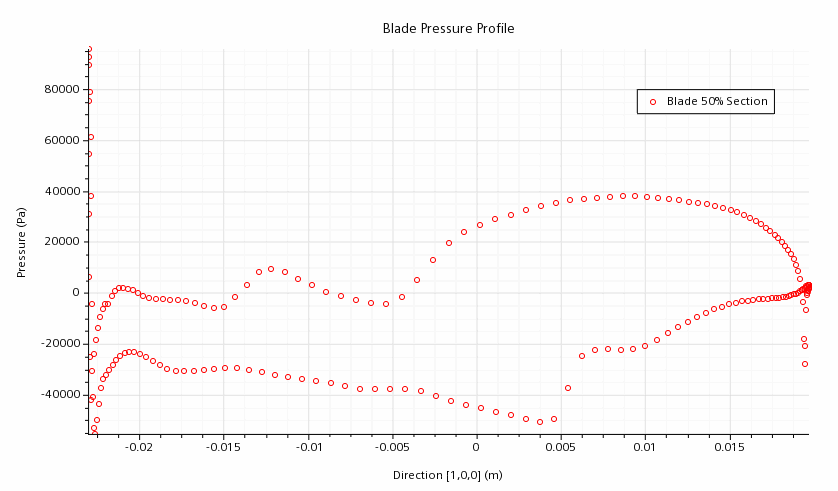

分布图随之出现，如图形窗口所示。
