配置热失控放热模型

热失控放热模型是用户自定义电池设置的一部分。

配置此模型，使其在用户自定义电池电芯内温度达到触发温度 373.15 K 时激活。要计算热失控过程中电芯固体部件释放的热量，热失控放热模型使用热速率表提供的温度范围内的电芯自加热率。（此类表可以通过执行 ARC 测试获得）。

要配置热失控放热模型：
  1. 创建新的用户自定义电池电芯。
    1. 展开电池节点。
    2. 右键单击电池电芯节点并选择创建用户自定义电池电芯。
  2. 选择热失控放热模型。
    1. 右键单击用户自定义电池电芯节点，然后单击选择电池电芯模型。
    2. 在选择电池电芯模型对话框中，激活放热模型。
    3. 单击关闭以关闭对话框。
  3. 指定模型约束。
    1. 选择用户自定义电池电芯 > 模型 > 热失控放热模型节点，然后设置以下属性：
      属性 设置
      最大释放能量 761909.0 J
      应用模型约束 已激活
    2. 右键单击热失控放热模型 > 模型激活约束节点，然后选择新建以添加模型约束。
    3. 选择模型约束 1 节点，然后设置以下属性：
      属性 设置
      场函数 温度
      值
      ${Trigger Temperature}
  4. 要指定模型的热耗率，选择热耗率 > 表（温度）节点，然后设置以下属性：
    属性 设置
    表 热速率
    温度，K 温度
    热速率 W 热耗率

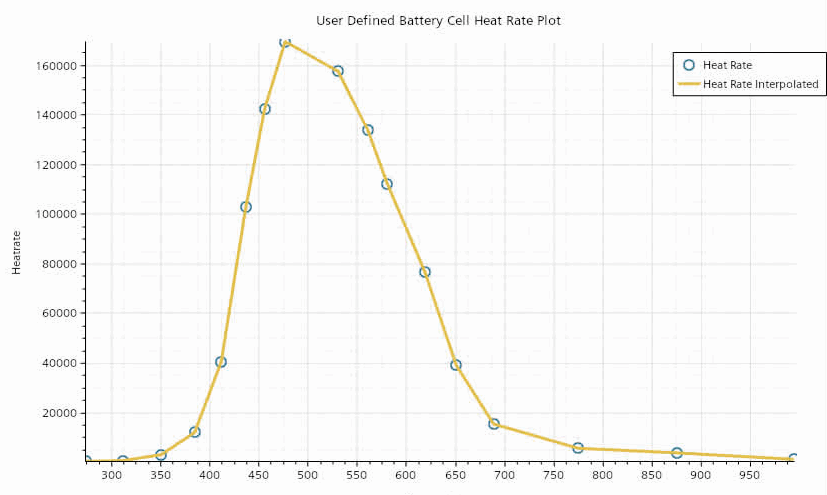

  5. 要绘制由热耗率表指定的自加热率，右键单击热失控热释放模型 > 热耗率节点，然后选择绘制热耗率表。


  6. 保存模拟。
