可视化温度分布

可视化通过电池模块的两个垂直截面平面上空气的温度分布。

要可视化温度分布：
  1. 新建场景以可视化温度分布。
    1. 右键单击场景节点，然后单击新建 > 标量，然后将新的标量场景 1 重命名为温度场景。
    2. 展开温度场景节点，然后双击轮廓 1 节点以将其从场景中隐藏。
  2. 设置温度显示器。
    1. 将标量 1 节点重命名为温度。
    2. 选择温度节点，然后设置以下属性：
      属性 设置
      轮廓样式 平滑填充

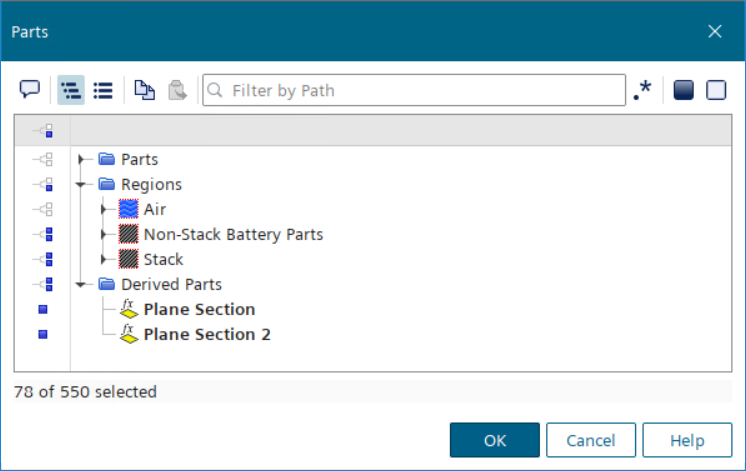

  3. 选择温度 > 部件节点，然后将部件设为：
    • 区域 > 非叠片电池部件
    • 区域 > 叠片
    • 衍生部件 > 平面截面和平面截面 2


  4. 选择标量场节点，然后设置下列属性：
    属性 设置
    函数 温度
    自动范围 关闭
    单位 C
    最小 30.0 C
    最大值 700.0 C
  5. 要将场景保存到图像文件，选择温度场景 > 属性 > 更新节点，然后设置以下属性：
    属性 设置
    触发器 时间步
    保存至文件 已激活
    输出目录 图像
  6. 保存模拟。
