在 Simcenter STAR-CCM+ Virtual Reality 中进行协同

如果与其他同事连接到同一 Simcenter STAR-CCM+ 服务器，查看同一场景时，可以看到他们的位置（以头像表示）。使用案例包括协同探索、辅导（有经验的用户向新用户介绍虚拟现实），或演示（例如，在车展中）。

  1. 要设置协同虚拟现实会话，按照连接到 Simcenter STAR-CCM+ 的会话的过程操作，但在启动 Simcenter STAR-CCM+ 服务器时务必指定协同。有关该过程的详细信息，请参见连接的 Simcenter STAR-CCM+ 虚拟现实：启动和加载场景。
当多个用户已加入虚拟现实会话时，所有用户都会获得以下信息：

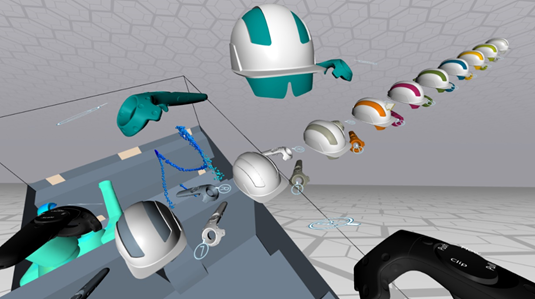

  • 每个用户及其操控手柄的位置和方向都将传送给场景中的所有其他用户，每个用户均使用不同颜色的安全帽头像。还会传送诸如颗粒喷射和面板设置等互动工具。因此，可以看到场景中所有其他用户的即时操作。

  • 全局共享所有互动项（平面截面、等值面、剪辑平面或颗粒种子点）。项的添加或删除操作会传播给所有其他用户。
  • 可选择共享用于定制虚拟现实体验的面板设置。

所有用户都可以执行标准的 Simcenter STAR-CCM+ Virtual Reality 操作，包括添加或移除剪辑平面、平面截面、等值面和颗粒源。可以移除此类元素，无需考虑由哪个用户创建。

  1. 要与其他用户共享虚拟现实设置，选择工具 > 协同，并使用以下设置：
    1. 共享设置 - 选择将哪些设置传送给其他用户。
      • 显示/隐藏 HUD（提示显示，或前景中 2D 场景单元的可见性，如颜色带和注释）
      • 启用/禁用飞行模式
      • 显示/隐藏地板和屋顶
      • 显示/隐藏体积渲染
      • 增大/减小颗粒半径
      • 提高/降低颗粒速度

      与其他用户共享设置时，在该设置的面板图标上将显示颜色与其他用户对应的链接符号，指示此设置已共享。



    2. 跟随模式 - 从跟随模式的不同方式中进行选择，不同方式对跟随者与您连接的能力会有不同的影响：
      • 高级 - 主动共享网络：跟随者必须保持按下触发器才能与您保持连接。释放触发器后，跟随模式将立即结束。允许跟随者在共享模型转换的基础上进行自己的模型转换。拉动其他触发器可执行标准循环。
      • 高级 - 共享网络：要与用户连接，跟随者只需按下触发器一次，之后跟随者将保持跟随模式直至再次按下同一触发器。在其他方面，此模式类似于高级 - 主动共享网络。拉动其他触发器可执行标准循环。
      • 导览：该方式会将跟随者带入到相对于您的某个视角位置。您和跟随者的位置现在应对齐，直至一个或另一个物理移动。跟随者将沿着您提出的导览前进，但不允许单独执行任何模型转换操作（即平移、缩放和旋转）。

        要退出此模式，跟随者必须同时按下左右两个触发器，并按住它们约半秒钟；这样可防止意外退出跟随模式。您（作为引导者）或跟随者都可以启动此操作。

  2. 要跟随另一用户：
    1. 按其中一个操控手柄上的手柄按钮；将显示面板。另一操控手柄的前端将发出一束激光。
    2. 将激光束对准该用户头像的边界框，然后按下扳机。
      如果您处于“高级 - 主动共享网络”模式，则必须保持按下触发器，才能在跟随模式下与其他用户保持连接。
    当用户移动模型（比例缩放、平移、旋转）时，这些转换将在跟随模式下传送给其他用户。
  3. 要停止跟随某个用户，执行以下操作之一，具体取决于您所处的跟随模式：
    • 在任何模式下，同时按下左右两个触发器并按住它们大约半秒钟。
    • 在“高级 - 主动共享网络”模式下，释放控制器的触发器。
    • 对于“高级 - 共享网络”模式，按下触发器一次。
    • 在“导览”模式下，您必须同时按下左右两个触发器，并按住它们约半秒钟；这样可防止意外退出跟随模式。

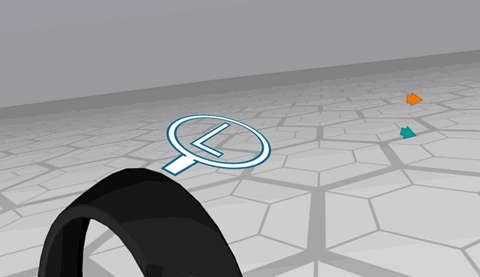

  4. 要查找未在视图中的用户，可查找带有该用户颜色的箭头，此箭头指向该用户的位置。


    当用户位于视图中对象的后面时，位置由菱形表示。

  5. 要接近另一个用户，可将操控手柄对准该用户的方向，然后按 Pull(拉)。要远离，则按 Push(推)。

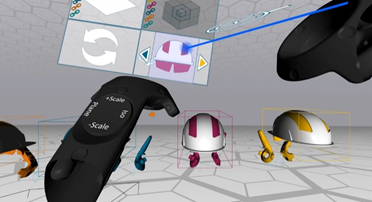

  6. 要立即移动当前视角或传送到另一用户视角：
    1. 按其中一个操控手柄上的手柄按钮；将显示面板。另一操控手柄的前端将发出一束激光。
    2. 将另一操控手柄的激光束对准面板上的 （Teleport(传送)）图标。


    3. 对准图标旁边的向左或向右箭头，环移至目标用户。
    4. 当激光束指向所需用户时，按压操控手柄扳机。
