导入部件并分配标签
创建所需的参数后，导入部件并观察 HVAC 管道如何与模板部件对齐。
- 导入新的管道几何之前，将参数化设置保存至名为 parameterizedHVACduct_template.simt 的模拟模板。
-
导入新管道的几何部件：
- 选择文件并单击。
- 在打开对话框中，导航至工作目录，多选 ParameterizedCSWrapperInput 文件夹中包含的所有 .dbs 文件，然后单击打开。
- 在导入表面选项对话框中，禁用导入后打开几何视图选项，然后单击确定。
-
展开节点，并创建名为 DuctGeometry 的复合部件，其中包含导入的部件：
- 调节器
- 夹子
- 管道
- 阀瓣
- 块
- 叶片
将标签分配给新的几何部件，以将其定义为网格操作的输入。
- 多选 DuctGeometry 复合下的所有部件，然后将标签设为 Part_WrapperInputs。
- 展开 DuctGeometry 复合每个部件下的表面节点。
- 多选调节器、夹子、阀瓣、块和叶片部件的节点，然后将标签设为 Surface_DuctVanes。
-
展开部件节点，然后如下所示设置标签：
节点 标签 外部 Surface_DuctExterior 内部 Surface_DuctInterior 分配标签后，管道几何在模拟的几何表示中可见。
要定位流入体积、通风口细化、测试室和封闭，可在模拟模板中打开场景。
-
要观察流入体积的位置，打开 01_inputGeometry 场景。
流入部件与管道入口不对齐。但是，由于相对于局部 DuctCenter 坐标系定义了流入体积的位置，因此只需调整与此坐标系关联的参数以对齐流入体积。
-
打开 02_Closures 和 03_Vent Refinement 场景，以观察封闭和细化区域未对齐的程度。

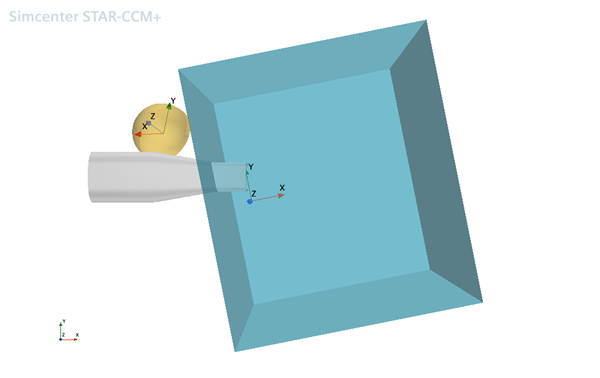

02_Closures：

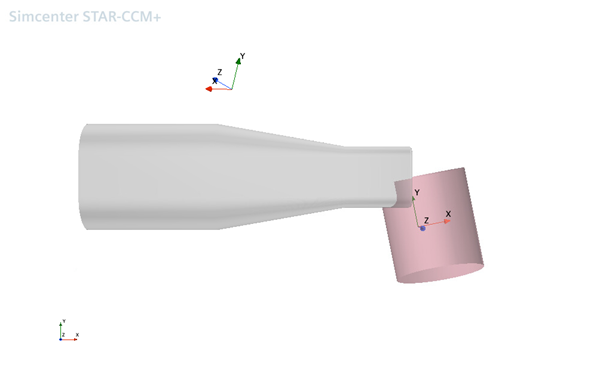

03_VentRefinement：
