坐标参数化

Simcenter STAR-CCM+ 用于使用参数来指定某些部件（如封闭和细化）的坐标。将具有不同几何或方向的新管道导入以前的模拟模板中时，流入体积、测试室、细化和封闭可能不会封闭管道入口或出口。要解决此问题，可使用参数定义封闭和细化的位置和方向。

  1. 使用在本教程的第二部分保存的模拟模板创建新模拟：
    1. 选择文件 > 新建...。
    2. 在创建文件对话框，单击选择...。
    3. 导航至工作目录，然后选择 wrappedHVACduct_template.simt。
    4. 单击打开，然后单击确定。
  2. 将模拟另存为 parameterizedHVACduct.sim。
  3. 要定义管道中心的 XY 平面的方向，可创建矢量参数：
    1. 右键单击自动化 > 参数节点并选择新建 > 矢量。
    2. 将参数 > 矢量节点重命名为 DuctCenterXYPlane。

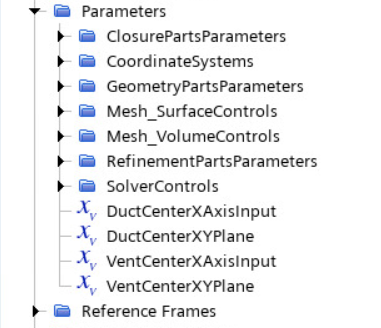

  4. 使用以下名称额外创建三个矢量参数：
    • DuctCenterXAxisInput
    • VentCenterXYPlane
    • VentCenterXAxisInput


  5. 多选四个矢量参数，并将其拖放至参数 > 坐标系参数组下。
将参数分配给局部坐标系。
  1. 展开工具 > 坐标系 > 基准 > 局部坐标系节点，然后设置以下属性：
    节点 属性 价值
    DuctCenter X 轴输入 $$DuctCenterXAxisInput
    X-Y 平面矢量输入 $$DuctCenterXYPlane
    原点 $$DuctCenterOrigin
    VentCenter X 轴输入 $$VentCenterXAxisInput
    X-Y 平面矢量输入 $$VentCenterXYPlane
    原点 $$VentCenterOrigin
    注由于参数的值设为零，因此为 DuctCenter 和 VentCenter 设置 X 轴输入和 X-Y 平面矢量输入属性时，会向输出窗口发出警告。在稍后的步骤中导入几何后分配参数值，因此可忽略这些警告。
  2. 保存模拟。
