调节参数
调整定义流入体积、通风口细化、测试室和封闭的参数，使其与新的管道几何对齐。
要定义未对齐部件的位置和方向，设置与 Ductcenter 和 Ventcenter 坐标关联的参数：
-
展开节点，然后设置每个参数的值属性如下：
参数 价值 DuctCenterOrigin [-0.21, 0, 0] m DuctCenterXAxisInput [0, 0, 1] DuctCenterXYPlane [0, 1, 0] VentCenterOrigin [0.042, 0, 0] VentCenterXAxisInput [1, 0, 0] VentCenterXYPlane [0, 1, 0]
流入体积的当前半径太小，无法覆盖整个管道入口。
- 要增加流入体积的半径，选择节点，然后将值设为 0.08 m。
管道封闭也太小，无法封闭管道入口。
-
要增加管道封闭的尺寸，展开，然后设置管道封闭参数的值属性，如下所示：
参数 价值 DuctClosureCorner1 [-0.05, -0.05, -0.005] DuctClosureCorner2 [0.05, 0.05, 0.005]
观察 01_InputGeometry 场景，可以看到，参数更新后，流入体积的模型不会自动更新。
- 要更新流入体积的 CAD 模型，右键单击节点并选择更新。
-
打开 01_InputGeometry、02_Closures 和 03_VentRefinement 场景，以检查封闭、通风口细化体积、流入体积和测试室与新参数定义的对齐。

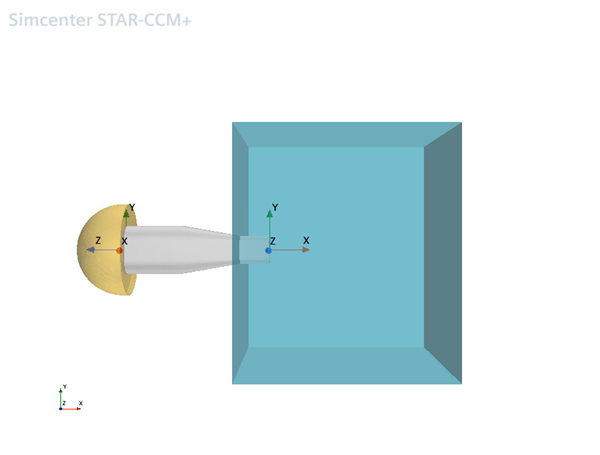

01_InputGeometry：

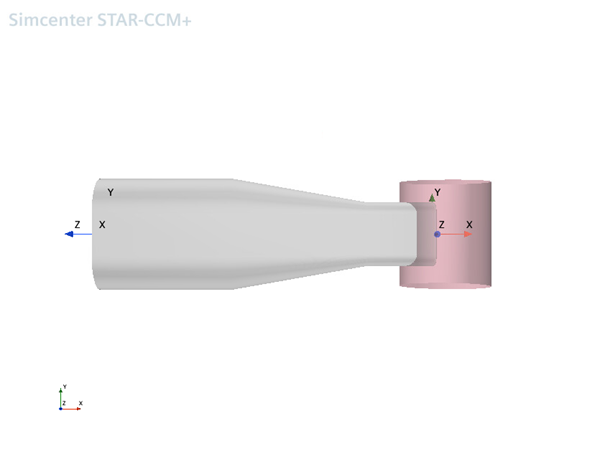

02_Closures：

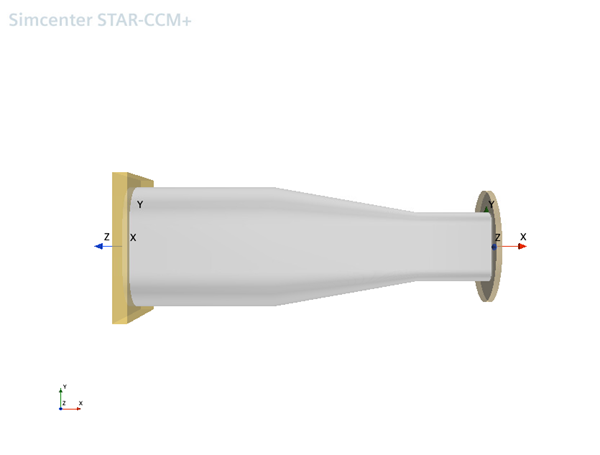

03_VentRefinement：
模拟部件对齐后，仿真配置为使用新的管道几何。
-
要执行模拟操作，在求解工具栏中单击
（播放/恢复“模拟操作 1”）。
