验证结果

标量场景和监视器绘图清楚地表明已出现涡流脱落。在描述振荡流时通常使用斯特罗哈数 (St)，并定义如下：

St⁢= fDU
(5245)

其中 f 是涡流脱落频率，D 是圆柱体直径，U 是自由流速度。在本例中，使用由 Daily et al.[413] 定义的斯特罗哈数 0.15。因此，计算的涡流脱落的理论频率是 2.25 Hz，其周期为 0.444 秒。

通过放大监视器绘图的最后两个波谷，可获得预测的脱落周期。
  1. 单击绘图工具栏中的 （放大选定的绘图）。

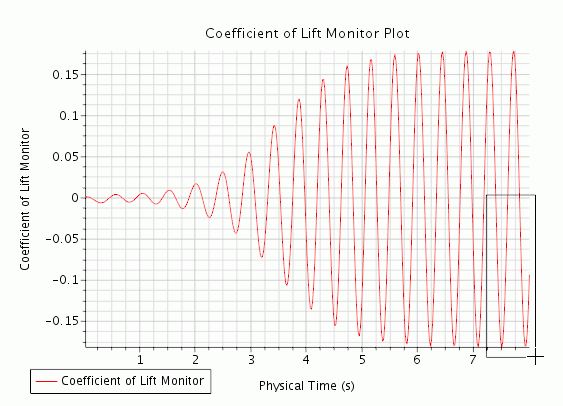

  2. 围绕绘图上的最后两个波谷画一个方框，如下所示。

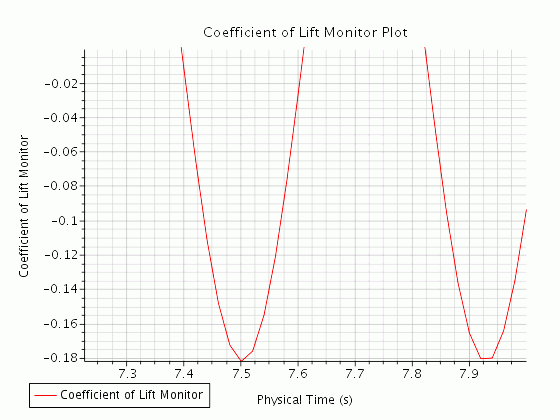

    生成的绘图显示如下。

  3. 单击场景/绘图按钮。
  4. 选择升力系数监视器绘图 > 轴 > 底轴 > 主刻度节点，然后禁用自动间距和自动精度，并将间距设为 0.1。
  5. 选择次刻度并将数量设为 4。
  6. 单击模拟按钮。

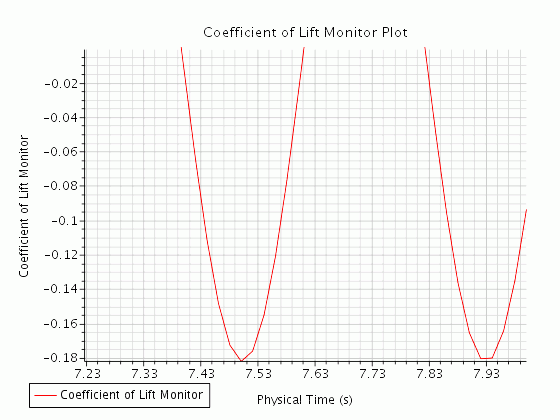

    利用 X 轴上的放大比例尺可以测量周期。

显示的预测周期约为 0.44 秒。

注本教程使用了相对较大的时间步，从而在绘图中生成数量有限的数据点。如果需要更准确的结果和更光滑的绘图，可减少时间步。

预测周期和基准周期之间的差距小于 1%，表明一致性良好。对应的预测频率 2.27 Hz 也与涡流脱落的理论频率 2.25 Hz 极其符合。
