分析结果
模拟完成之后，您对结果进行可视化。
-

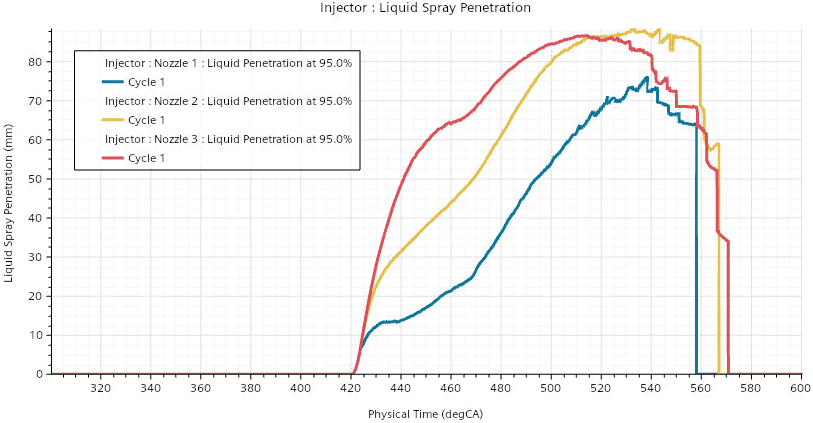

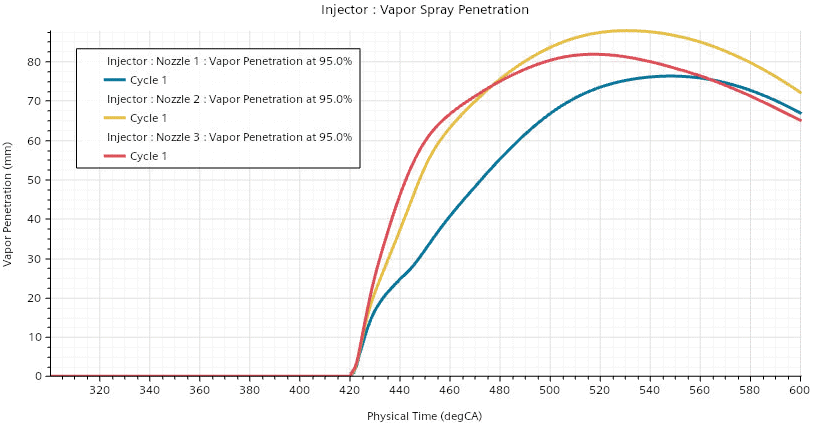

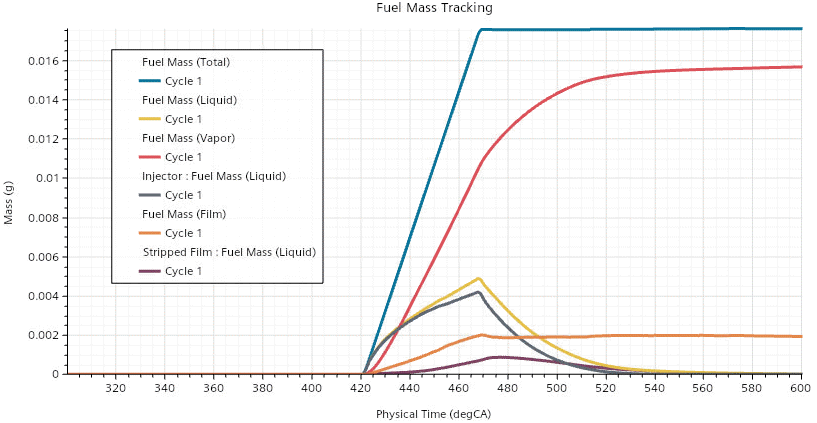

在图形窗口中，在以下选项卡中单击：燃料质量跟踪、喷射器：液体喷射渗透和喷射器：蒸汽喷射渗透。
以下绘图显示运行后的结果：
在模拟结束时，88.96% 的喷射燃料汽化，10.93% 在发动机壁上形成液膜。燃料的其余部分作为液滴提供。
下表列出了三个喷嘴的液体和蒸汽喷射渗透最大值，由上述相应绘图给出：
喷嘴 最大液体喷射渗透 最大蒸汽喷射渗透 喷嘴 1 75.98989 mm 76.24112 mm 喷嘴 2 88.24993 mm 87.78206 mm 喷嘴 3 86.47695 mm 81.78012 mm
检查燃料/空气当量比和液膜厚度的场景：
-
在工作目录，单击燃料/空气当量比和液膜厚度的已保存图像文件。可用您选择的媒体程序对已保存的场景文件进行动画演示：
