调整喷射器喷嘴

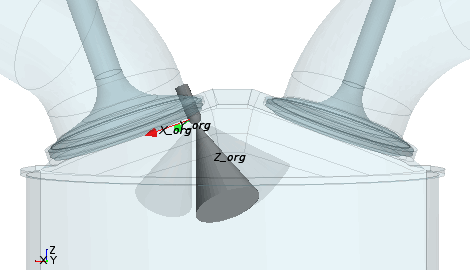

对于位于半个发动机模型内的喷嘴，定义不同的喷嘴目标和锥角。
不要删除这些喷嘴 — 它们用于计算半个喷射器模型的正确流率。
要让喷嘴 1 的目标指向排气阀：
- 右键单击 节点，然后选择编辑。
-
对于喷嘴目标，请设置下列属性：
属性 设置 [X、Y、Z] [0.0 m、0.0 m、0.015 m] 坐标系 Laboratory\intake-valve 1 坐标系 -
单击应用，然后单击图形窗口的空白空间中的任意位置。

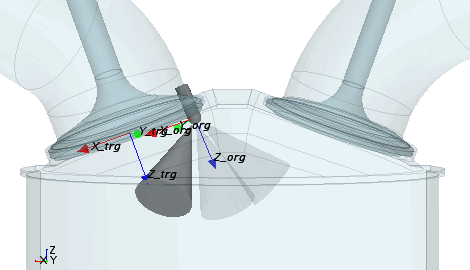

下图显示喷嘴的更新目标：
- 单击关闭。
要增加喷嘴 2 的喷射椎体的外角：
- 编辑 节点。
- 在喷射器喷嘴：喷嘴 2 对话框中，将外锥角设为 35.0 度。
-
单击应用，然后单击关闭。

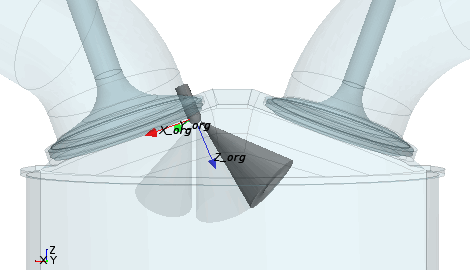

下图显示增加的喷嘴外锥角：
要调整喷嘴 3 的喷射圆锥体：
- 编辑 节点。
-
在喷射器喷嘴：喷嘴 3 对话框中，设置下列属性：
属性 设置 内锥角 15.0 度 外锥角 35.0 度 -
单击应用，然后单击关闭。
下图显示喷嘴的空心喷雾圆锥体：
-
保存模拟
。
