设置喷射器

为了进行燃料喷射，您创建了喷射器“发动机零部件”，它可为定义喷射器及其喷嘴的几何和物理提供模板。

要创建喷射器：
  1. 右键单击发动机节点并选择创建喷射器。
    编辑选项卡将打开，并显示喷射器模板。图形窗口将更新和显示一个带有单个实体圆锥喷嘴的喷射器。默认情况下，喷射器位于气缸头的中央并与气缸轴对齐。

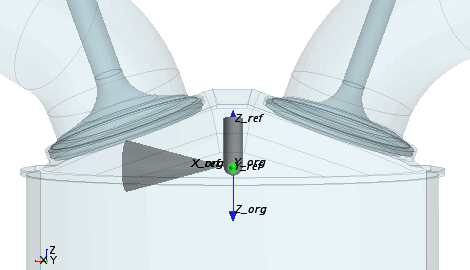

  2. 在图形窗口中，更改视图可获得与以下显示类似的发动机位置：


要定位喷射器：
  1. 在编辑对话框内的几何选项卡中，设置下列属性：
    属性 设置
    喷射器原点 [X, Y, Z] [8.0 mm, 0.0 m, 10.0 mm]
    喷射器方向 [X, Y, Z] [-1.0 mm, 0.0 m, -2.4 mm]
  2. 如要在图形窗口预览喷射器，请单击对话框底部的更新。

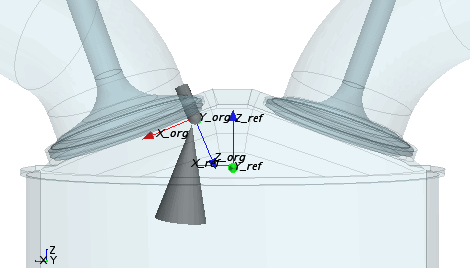

    Simcenter STAR-CCM+ In-cylinder 更新喷射器的放置位置：


默认的喷射器喷嘴的方向是沿喷射器坐标系的 X 轴。对于多喷嘴的喷射器，可使用此喷嘴作为基准喷嘴。Simcenter STAR-CCM+ In-cylinder 会自动复制此喷嘴并将复制喷嘴均匀地分布在喷射器轴的周围。

要设置喷嘴：

  1. 对于基准喷嘴，设置下列属性：
    属性 设置
    喷嘴原点参考 [X, Y, Z] [1.0 mm, 0.0 m, 1.0 mm]
    喷嘴目标参考 [X, Y, Z] [10.0 mm, 0.0 m, 17.0 mm]
  2. 单击更新。

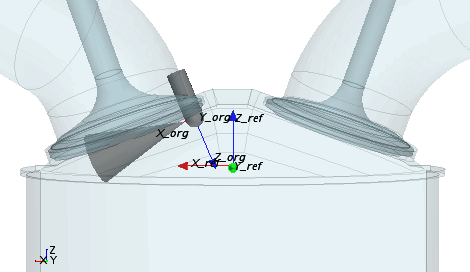

    Simcenter STAR-CCM+ In-cylinder 更新喷嘴的位置和方向，如下面所示：


  3. 将喷嘴数设置为 6，然后单击更新。
    Simcenter STAR-CCM+ In-cylinder 创建基准喷嘴的五个复制喷嘴，并将它们分布在喷射器轴的周围。喷嘴之间的角距离由以下公式计算得出：。α=360⁢  deg⁡⁢  Number⁢  of⁢   Nozzles=60⁢deg⁡为了避免将喷嘴放置在对称平面上，Simcenter STAR-CCM+ In-cylinder 会自动应用一个喷嘴旋转偏移：αrot=⁡α2=30⁢deg⁡。

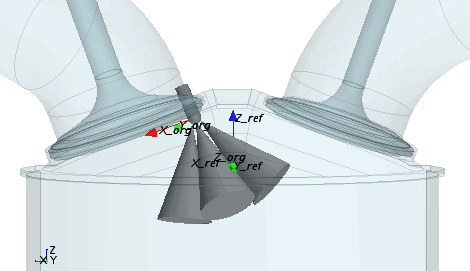

    下图显示了与流体域重合的三个喷嘴：



要设置每个喷嘴孔的液压直径：
  1. 在每个喷嘴组合框中，将液压直径设为 0.2 mm，然后单击更新。
要设置喷射条件：
  1. 单击物理选项卡。
  2. 使用表格数据设置质量流率：
    1. 在质量流率属性下，在文件下拉菜单旁，单击导入。
    2. 在导入表对话框中，导航至已下载教程文件的 inCylinder 文件夹。
    3. 选择 injector_MassFlowRate.csv，并单击打开。
      导入的表格将质量流率描述为整个喷射器的曲柄角度函数。对于带有位于对称平面上的喷射器的半个发动机模型，Simcenter STAR-CCM+ In-cylinder 会相应地计算半个模型内的喷嘴的质量流率。
    4. 将质量流率单位设置为 kg/s。

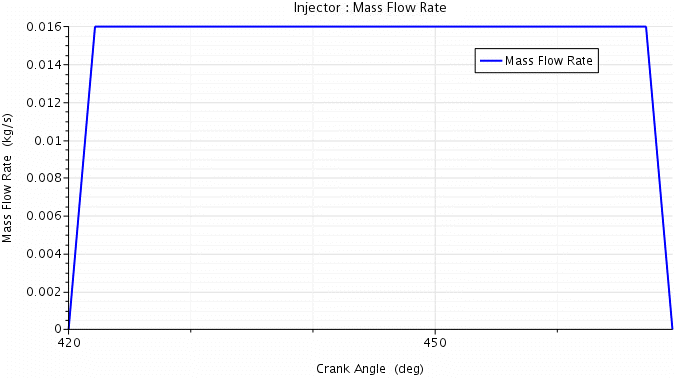

    图形窗口中的绘图将质量流率显示为整个喷射器的曲柄角度函数：


  3. 设置燃料温度的表格数据：
    1. 将燃料温度设置为表格。
    2. 使用为质量流率表格所描述的相同的步骤导入文件 injector_Temperature.csv。

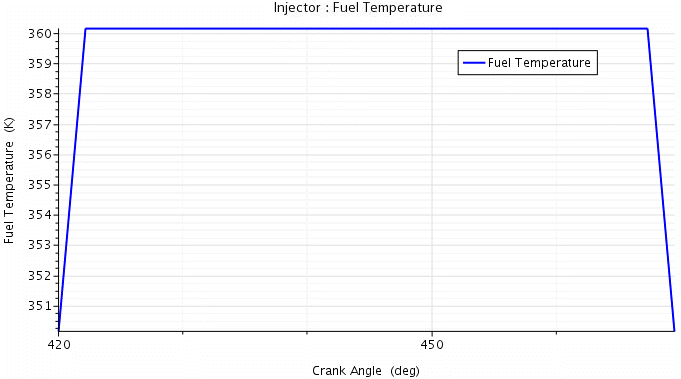

    以下绘图显示了燃料温度曲线：


  4. 使用 CDF 表格设置液滴直径分布：
    1. 将液滴直径设置为 CDF 表。
    2. 导入文件 injector_DropletDiameterCDF.csv

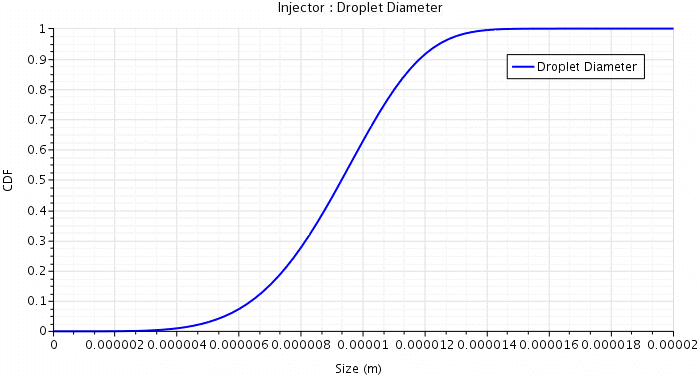

    以下绘图显示了颗粒直径的累积分布函数：


  5. 单击更新，然后单击确定。
  6. 保存模拟 。
