设置喷射器

对于将燃料液滴喷射到发动机气缸中的情况，可以创建喷射器发动机零部件，它提供了用于定义喷射器几何和物理的模板。以表的形式指定燃料的质量流率，该表将质量流率定义为曲柄角度的函数。喷射燃料的初始温度为 310 K。

要创建喷射器：
  1. 右键单击发动机节点并选择创建喷射器。
    编辑选项卡将打开，并显示喷射器模板。图形窗口将更新和显示一个带有单个实体圆锥喷嘴的喷射器。默认情况下，喷射器位于气缸头的中央并与气缸轴对齐。

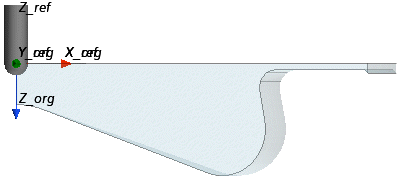

  2. 在图形窗口中，更改视图可获得与以下显示类似的发动机位置：


  3. 在编辑对话框的几何选项卡中，将喷射器坐标系设为基准。
默认的喷射器喷嘴的方向是沿喷射器坐标系的 X 轴。对于扇区模型，可以为每个扇区定义一个喷嘴。

要设置喷嘴：

  1. 在喷嘴原点参考组合框中，设置以下属性：
    属性 设置
    [X、Y、Z] [1.5 mm, 0.0 m, -1.2 mm]
    坐标系 Laboratory(基准)
  2. 在喷嘴目标参考组合框中，设置以下属性：
    属性 设置
    [X、Y、Z] [2.47437 mm, 0.0 m, -1.42495 mm]
    坐标系 基准
  3. 单击更新。

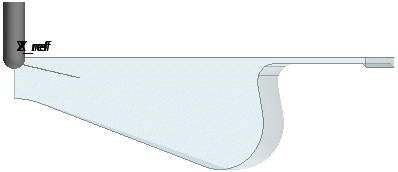

    Simcenter STAR-CCM+ In-cylinder 更新喷嘴的位置和方向，如下面所示：


  4. 在每个喷嘴组合框中，设置以下属性：
    属性 设置
    Discharge Coefficient（流量系数） 0.7
    直径 0.25 mm
    长度 1.5 mm
  5. 单击更新。

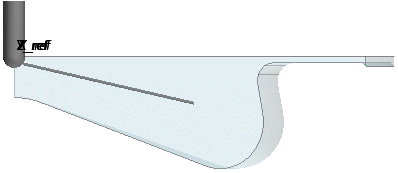

    喷嘴的直径和长度更新如下：


要设置喷射条件：
  1. 单击物理选项卡。
  2. 使用表格数据设置质量流率：
    1. 在质量流率属性下，在文件下拉菜单旁，单击导入。
    2. 在导入表对话框中，导航至已下载教程文件的 inCylinder 文件夹。
    3. 选择 diesel_Injector_MassFlowRate.csv，并单击打开。
      导入的表格将质量流率描述为整个喷射器的曲柄角度函数。对于有喷射器在周期性轴上的发动机扇区模型，Simcenter STAR-CCM+ In-cylinder 会相应地计算扇区模型内喷嘴的质量流率。

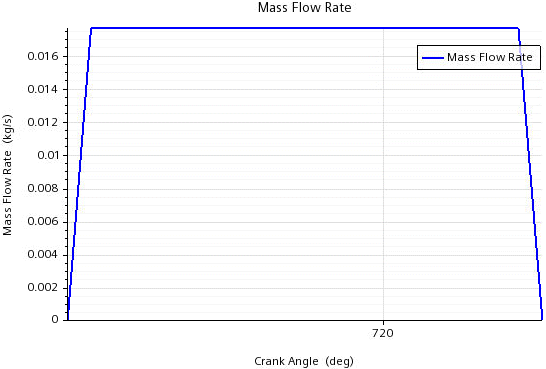

      图形窗口中的绘图将质量流率显示为整个喷射器的曲柄角度函数：


  3. 对于燃料温度，设置 310.0 K 的恒值。
  4. 单击更新，然后单击确定。
  5. 保存模拟 。
