创建发动机扇区
为了缩减网格单元数和计算成本，您将创建柴油机的 45° 扇区模型。
- 右键单击发动机节点，然后选择创建扇区模型。
-
在创建扇区模型对话框中，将扇区数设为 8，然后单击确定。
Simcenter STAR-CCM+ In-cylinder 将创建发动机零部件气缸扇区，可用于设置柴油机的物理，如初始和边界条件或活塞运动。

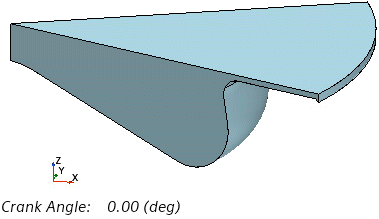

图形窗口将更新以显示 TDC 位置的扇区模型：
Simcenter STAR-CCM+ In-cylinder 自动将周期条件应用于扇区几何的侧表面。
-
保存模拟
。
