导入扇区几何样条

您将以 .csv 格式从 2D 几何样条开始模拟设置。

要启动 Simcenter STAR-CCM+ In-cylinder：
  1. 启动双精度版本的 Simcenter STAR-CCM+，通过单击文件 > 新建创建新模拟。
  2. 在创建文件对话框内，选择适当的并行选项，并将计算进程数数值至少设置为 4。
    如需了解并行选项的更多信息，请参阅进程选项。
  3. 单击确定。
  4. 在 Simcenter STAR-CCM+ 工具栏上，单击 （打开 Simcenter STAR-CCM+ In-Cylinder）。
    Simcenter STAR-CCM+ In-cylinder 选项卡在 Simcenter STAR-CCM+ 中打开。
  5. 选择文件 > 另存为...，然后以 DieselEngineSectorModel.sim 作为名称来保存模拟。
  6. 导入 2D 样条：
    1. 右键单击几何节点，然后选择导入 2D 曲线。
    2. 在打开对话框中，将导入的 2D 截面类型设为气缸盖和活塞顶凹腔（位于 BDC）。
    3. 浏览至已下载教程文件的 inCylinder 文件夹并选择 sector2DCurve.csv。
    4. 单击打开。
      将导入 2D 曲线并定义 2D 截面。

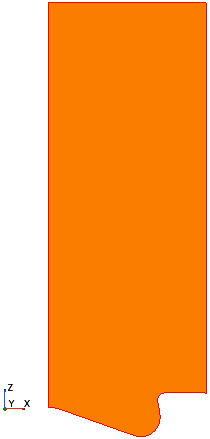

  7. 在图形窗口，定位截面，以获得与以下显示类似的视图。


  8. 保存模拟 。
