设置壳区域和边界条件
创建壳区域并定义边界条件。
在本教程中，二进制液膜在流体区域的湿壁面边界上成型。所有液膜流经的边界都需要一个壳区域。您可通过湿壁面边界创建该壳区域。
创建壳区域并定义边界条件：
-

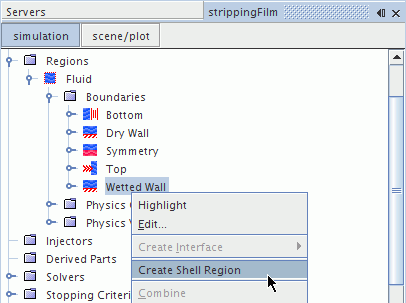

右键单击节点并选择创建壳区域。

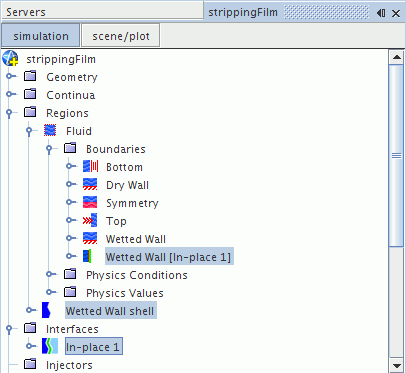

新壳区域会添加到模拟树中。此外，流体区域和壳区域间会形成交界面，这基于湿壁面边界表面的几何体。

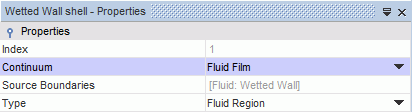

将液膜相分配至湿壁面壳区域。
-
选择节点，然后将连续体设为液膜。
使用湿壁面壳区域内的节点指定实际液膜边界条件。这些边界从创建壳区域所用的原始湿壁面边界成型。默认情况下，除已设为液膜边界类型的流体[原位 1] 交界面以外，所有边界都已设为非滑移壁面。
将底部边缘、几何边缘和顶部边缘边界的类型分别更改为其适当的类型。
-
编辑节点，然后设置边界类型如下：
边界
类型
底部边缘
出口
几何边缘
对称平面
顶部边缘
质量流量进口
湿壁面仅可在一个截面内加热。您可定义场函数中的热通量。
- 右键单击节点并在弹出菜单中选择。
- 将用户场函数 1重命名为热通量湿壁面。
-
选择 热通量湿壁面节点，然后设置下列属性：
属性 设置 函数名 heatFluxWettedWall 定义 ($$Position[2] <= 0.2)? 0 : 3000 -

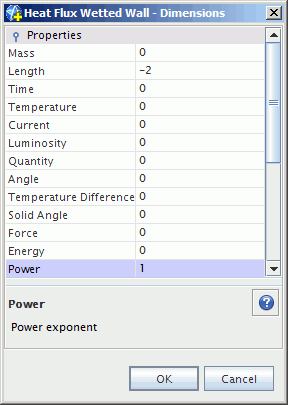

将尺寸设为长度 = -2和功率 = 1。
指定湿壁面热通量。
-
编辑节点，然后设置以下属性：
节点 属性 设置 条件 热通量 方法 场函数 标量函数 热通量湿壁面
设置液膜壳入口的边界条件。
-
编辑节点，然后设置下列属性：
节点 属性 设置 液膜厚度 值 0.001 m 质量流率 值 0.015 kg/s 组分质量分数 值 [0.5, 0.5] 总温 值 293.15 K - 保存模拟。
