创建喷射器

创建局部笛卡尔坐标系。

使用以下步骤：

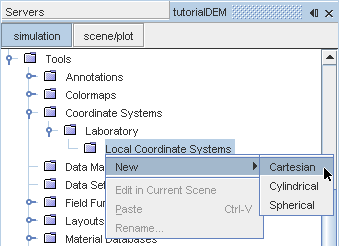

  1. 右键单击工具 > 坐标系 > 实验室 > 局部坐标系节点，然后选择新建 > 笛卡尔。
  2. 使用原位对话框定义具有以下设置的坐标系：
    属性 设置
    原点 X：-0.5 m
    Y：0.16 m
    Z：0.0 m
    i 方向 X：1
    Y：0
    Z：0
    j 方向 X：0
    Y：1
    Z：0

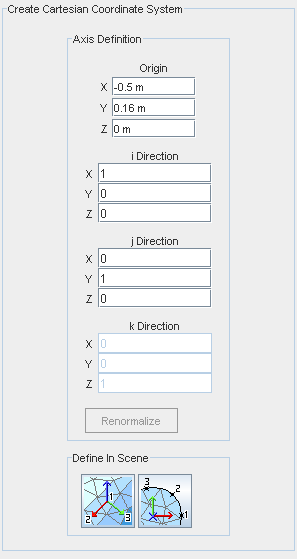

    对话框显示如下：

  3. 单击创建，然后单击关闭。

使用属性窗口创建显示方格：

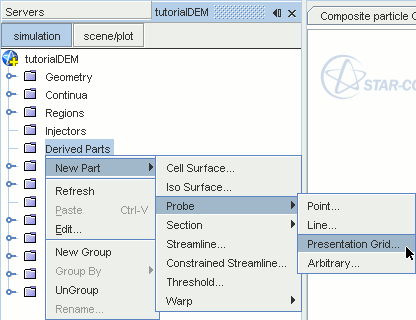

  1. 右键单击衍生部件管理器，然后选择新部件 > 探针 > 显示网格...。
  2. 使用原位对话框，单击创建和关闭。

已使用默认设置创建随意平面。

改变设置：

  1. 将显示网格节点重命名为喷射器网格。

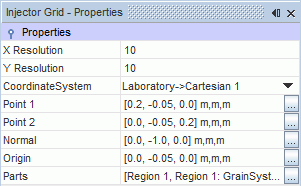

  2. 使用以下设置定义喷射器方格：
    属性 设置
    X 分辨率 10
    Y 分辨率 10
    坐标系 实验室->笛卡尔 1
    点 1 [0.2, -0.05, 0.0] m,m,m
    点 2 [0.0, -0.05, 0.2] m,m,m
    原点 [0.0, -0.05, 0.0] m,m,m
    部件 [区域，区域：GrainSystem]


最后创建颗粒喷射器。

  1. 右键单击喷射器节点，然后选择新建。
  2. 选择喷射器 1 节点，然后将类型设置为部件喷射器。

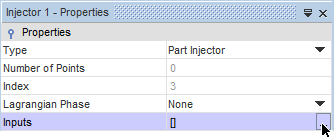

  3. 将喷射器分配至之前创建的喷射器方格，并单击输入属性旁边的省略号。

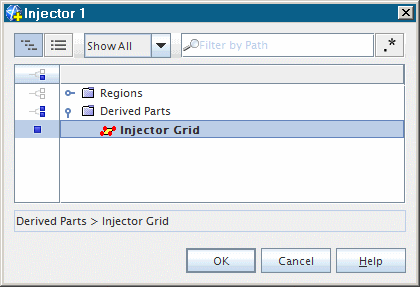

  4. 在输入选择对话框中，展开衍生部件节点，然后单击喷射器方格旁边的复选框。
  5. 单击确定以关闭对话。

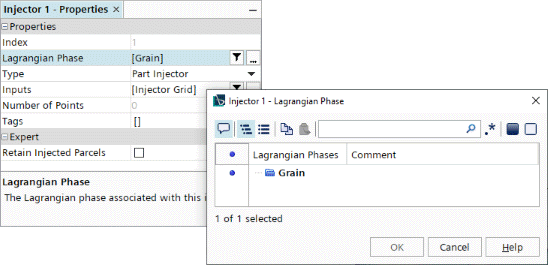

  6. 仍处于喷射器 1节点时，将拉格朗日相设为麦粒
  7. 展开喷射器 1 节点，然后设置以下特性：
    节点 属性 设置
    条件
    流速分布 方法 根据喷射器点
    流率指定 方法 颗粒流率
    值
    颗粒直径 > 常数 值 0.01 m
    颗粒流率 > 常数 值 $Time < 0.5 ? 100 : 0
    速度 > 常数 值 [0.0, -2.0, 0.0] m/s
  8. 保存模拟。
