定义拉格朗日相

拉格朗日相用于定义模拟中的固体颗粒。该相需要特定的物理模型和属性，以描述其行为特性。在这种情况下，固体颗粒是小麦晶粒，其材料属性为手动定义。

定义拉格朗日相：
  1. 右键单击拉格朗日多相 > 拉格朗日相管理器，然后选择新建 > 自由流相。
  2. 将该相重命名为晶粒。
  3. 右键单击晶粒 > 模型管理器节点，然后选择选择模型。
  4. 在晶粒模型选择对话框中，按顺序选择以下模型：
    组合框 模型
    颗粒类型 DEM 颗粒
    可选颗粒作用力 压力梯度力（自动选择）
    材料 固体
    状态方程 恒密度
    颗粒形状 复合颗粒
  5. 单击关闭。

要定义晶粒颗粒的材料属性：

  1. 选择模型 > 固体 > 橡胶，然后将橡胶节点重命名为小麦。

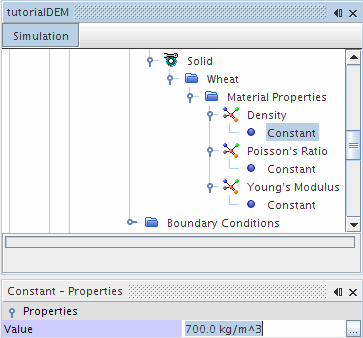

  2. 选择材料属性 > 密度 > 常数节点，然后将值设为 700 kg/m^3。
  3. 其余属性设置如下：
    属性 设置
    泊松系数 0.5
    杨氏模量 0.2 MPa

要定义晶粒颗粒的物理形状：

  1. 右键单击模型 > 复合颗粒 > 形状节点，然后选择新建。

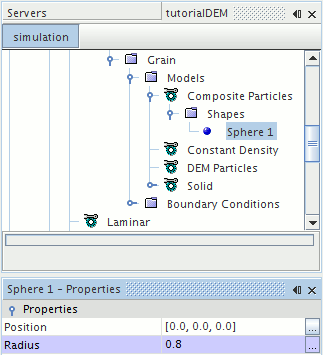

  2. 选择球体 1 节点，然后将半径设为 0.8。
  3. 再创建两个具有以下属性的形状：
    节点 属性 设置
    球 2 位置 [1.0, 0.0, 0.0]
    半径 1.0
    球 3 位置 [2.0, 0.0, 0.0]
    半径 0.8
  4. 右键单击复合颗粒节点，然后选择显示模型。

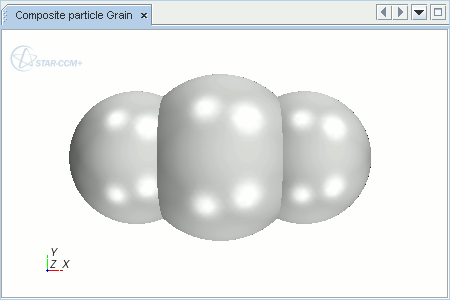

晶粒颗粒的表示显示在图形窗口中。

  1. 关闭复合晶粒颗粒场景。

定义颗粒边界上的物理条件：

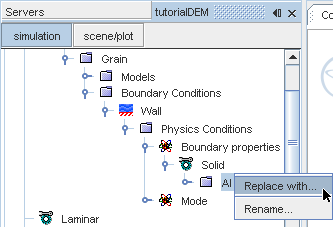

  1. 右键单击晶粒 > 边界条件 > 壁面 > 物理条件 > 边界属性 > 固体 > Al 节点，然后选择替换为。

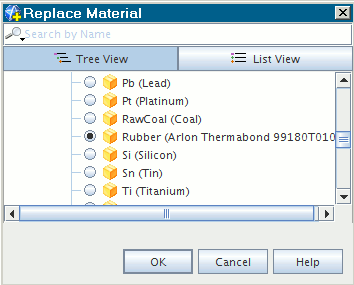

  2. 在替换材料对话框中，展开材料数据库 > 标准 > 固体管理器，选择橡胶 (Arlon Thermabond 99180T010)，然后单击确定。

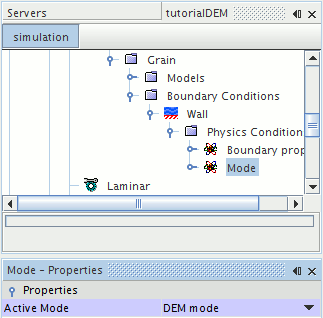

  3. 选择物理条件 > 模式节点，然后检查活动模式属性是否设为 DEM 模式。
  4. 保存模拟。
