检查绘图

查看速度和剪切应力绘图。

使用以下步骤：
  1. 激活速度绘图（X = 0.38）屏幕。

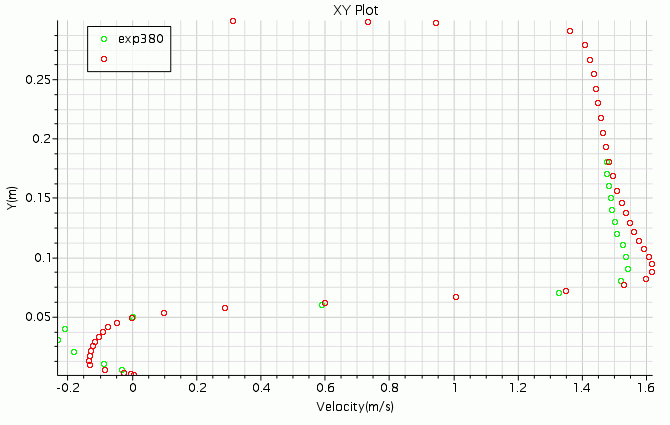

现在，绘图如下所示。

实验结果与数值数据相比的结果相当好。 您可以看到，在障碍物的再循环区下游找到最大差异。

鉴于 y+ 轮廓表明壁面数据也相当精确，您可以从壁面剪切应力绘图中估计再循环区的长度。

  1. 选择显示窗口顶部的 WSS 图选项卡。

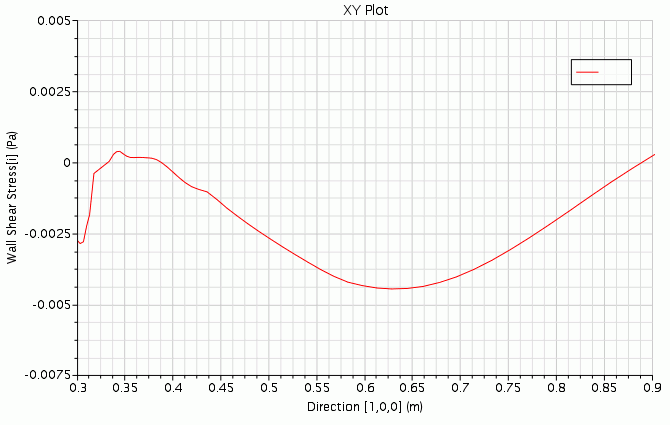

现在，绘图如下所示：

以上结果显示，下游再循环区从大约 X = 0.38 m 延伸到 X = 0.9 m，因此大致长度为 0.5 m。
