设置用于绘图的线表面
通过让一个平面与下壁面和对称面边界表面相交来创建两个零部件。

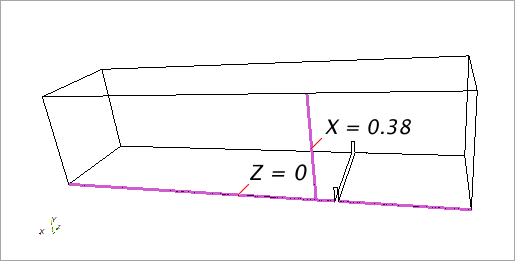

这将导致如下所示的两条线段。
要创建截面：
- 单击图形窗口中的几何场景 1 选项卡以将它激活。
-
右键单击节点，然后选择
随即显示新的创建平面截面原位交互对话框。
-
设置下列值：
方框 属性 值 输入部件 流体：底壁面 已选择 平面参数 原点 [0.0, 0.0, 1e-8] m 法向 [0, 0, 1] m 显示 没有显示器 已选择
-
单击创建，然后单击关闭。
创建名为的新衍生零部件。
- 将此节点重命名为 Z = 0
该截面与对称平面稍有偏移，以确保显示真实的壁面剪切应力值。
沿对称面上 x = 0.38 m 处的线段监视速度。要为此线段创建截面：
- 再次右键单击节点，然后选择
显示原位对话框。
-
设置下列值：
方框 属性 值 输入部件 流体：对称平面 已选择 平面参数 原点 [0.38, 0.0, 0.0] m 法向 [1, 0, 0] m 显示 没有显示器 已选择 - 单击创建，然后单击关闭。
- 将新的节点重命名为 X = 0.38
