可视化求解

在对称面上显示速度场矢量，在壁面上显示 y+ 值的轮廓。

首先创建矢量场景。
  1. 右键单击场景节点然后选择新建 > 矢量。

由于您仅仅希望在对称面上看到矢量，因此请确保这是为矢量和轮廓显示器选择的唯一零部件。

  1. 选择场景 > 矢量场景 1 > 矢量 1 > 零部件节点，然后单击零部件属性的右侧。
  2. 选择零部件对话框中的区域 > 流体 > 对称平面。单击确定。
  3. 选择轮廓 1 节点中的零部件节点。
  4. 编辑零部件属性，以便仅选择流体：选择了对称。
  5. 放大显示窗口中的轮廓。

创建在几何的壁面上显示 y+ 轮廓的绘图：

  1. 右键单击场景节点，然后选择新建 > 标量。
  2. 选择场景 > 标量场景 1 > 轮廓 1 > 零部件节点，然后编辑零部件属性，以便选择流体：底壁、流体：障碍物、流体：侧壁和流体：顶壁。
  3. 为标量 1 显示器选择相同的零部件。
  4. 右键单击标量场景 1 屏幕底部的标量栏，然后选择壁面 Y+。

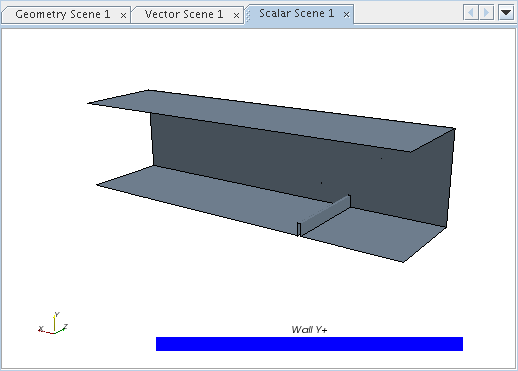

  5. 使用鼠标按键将视角更改为与如下所示相似。
