创建球体远场边界

在本教程中，您将创建一个球体，其中，外表面表示流的远场条件。

在空气动力学性能的典型数值研究中，机翼到远场边界的距离取的弦长 10 倍。在本教程中，为了缩短计算时间，远场距离设为弦长的 5 倍。

要创建球体流体域：

  1. 在对象树中，右键单击几何 > 3D-CAD 模型 > Onera M6 机翼节点，然后选择编辑。

    3D-CAD 环境启动。3D-CAD 中会显示该 3D-CAD 模型特定的对象树。

  2. 通过变换为域创建平面：
    1. 右键单击特征 > ZX 节点，然后选择参考几何 > 通过变换创建平面。
    2. 在通过变换创建平面面板中，将平移矢量设为 [0.0, 0.0, 0.2]，然后单击确定。
    草图平面特征平面 1 添加到特征节点。
  3. 创建域的一个草图：
    1. 在 3D-CAD 特征树中，右键单击平面 1 节点，然后选择创建草图。
    2. 在草图面板中单击（查看草图平面法向）。
    3. 在显示选项中，单击设定草图网格间距。在对话框中，将网格间距设为 10.0 m，将精细网格分隔数设为 1.0，然后单击确定。
      在 3D-CAD 视图场景中缩放，直到可以看到原点任一侧的 5 个网格框。

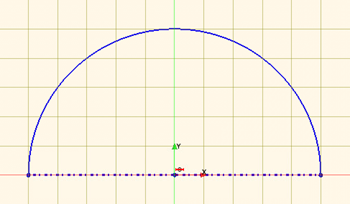

    4. 使用 （创建中心点圆弧）工具绘制一条半径为 50 m 的圆弧。需要单击三次鼠标：
      1. 单击位置 [0.0 m, 0.0 m] 定义中心点。
      2. 单击位置 [50.0 m, 0.0 m] 定义起点。
      3. 单击位置 [-50.0 m, 0.0 m] 定义终点。
    5. 单击 （创建线）并绘制一条长为 100 m 的水平线，该线穿过原点，开始于 -50 m 并结束于 50 m。要结束直线，按 <Esc>。
    6. 右键单击直线，然后选择设置为构造。


    7. 在草图面板中单击确定。
  4. 使用旋转工具创建球体：
    1. 在 3D-CAD 特征树中，右键单击草图 1，然后选择旋转。
    2. 在旋转面板中，将角度设为 180.0 度，然后单击确定。
    3. 在 3D-CAD 视图场景中，将新表面重命名为 Farfield。（要重命名表面，右键单击表面，然后选择重命名）。
  5. 在可视化工具条中，单击 （保存-恢复-选择视图），然后选择标准视图 > (-Y) 左。
  6. 使用填充孔工具封盖球体并将其转换为实体：
    1. 在 3D-CAD 视图场景中，双击自由边（以绿色显示）以选择所有相连的自由边。
    2. 右键单击所选对象，然后选择填充表面。
    3. 在填充表面面板中，单击确定。
    4. 在 3D-CAD 视图场景中，将新表面重命名为对称。
  7. 要创建流体体积：
    1. 在体组中，右键单击体 2 节点，然后选择布尔 > 减运算。
    2. 在体的减运算面板中，在工具体选择框的右侧，单击 （打开选择器）。
    3. 在选择工具体面板中，选择体 1。单击 （关闭选择器）。
    4. 单击确定。
  8. 在体组节点中，将体 2 节点重命名为流体。
  9. 在对象树底部，单击关闭 3D-CAD。
  10. 保存模拟。
