准备和生成网格
将部件分配给区域并设置边界类型后，可以定义体网格的网格设置。对于此模拟，基于初始四边形面网格生成各向异性的对齐体网格。
多面体网格生成器与增强层网格生成器结合使用，为流体体积构建合适的网格。为了解析边界层，将棱柱层数设为 20，壁面厚度附近的棱柱层设为与 y+ ~ 1 一致的值。对于外部空气动力学情况，通常使用 20-30 个棱柱层。
-
要设置体网格：
-
编辑节点，单击展开/折叠树，然后设置以下属性：
节点 属性 设置 基础尺寸 值 0.2 m 最小表面尺寸 基数百分比 15.0 面网格增长率 面网格增长率 慢 棱柱层数 棱柱层数 20 棱柱层近壁厚度 棱柱层近壁厚度 1.55E-6 m 棱柱层总厚度 尺寸类型 绝对值 绝对尺寸 0.005 m -
由于远离机翼的流动行为对于此模拟不太重要，因此可以在远场上指定较粗糙的网格。要执行此操作：
-
展开 节点，然后设置以下属性：
节点 属性 设置 Farfield 部件表面
目标表面尺寸 自定义 尺寸类型 绝对值 绝对尺寸 3.0 m
-
展开 节点，然后设置以下属性：
-
要捕捉机翼后面的湍流条件，设置尾流细化控制：
-
编辑 节点，然后进行以下设置：
节点 属性 设置 尾流加密 部件表面 指定尾流细化选项 激活 距离 5.0 m 扩散角 5.0 deg
-
编辑 节点，然后进行以下设置：

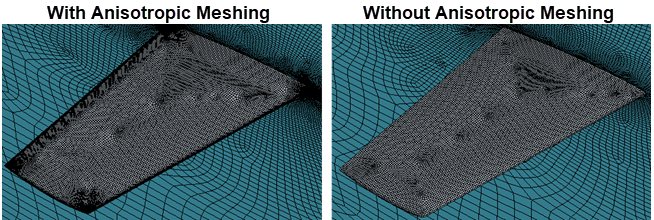

各向异性网格化有助于减少网格面的数量，同时保持求解精度。在本教程中，将指定机翼前缘、后缘和侧缘上的各向异性网格化。下图显示带和不带各向异性网格化的网格。
-
要使用各向异性网格化：
-
要细化前缘上的网格：
-
编辑节点，然后进行以下设置：
节点 属性 设置 前缘 部件曲线 指定各向异性表面尺寸设置 激活 指定邻近部件曲线之间的各向异性网格分布 激活 恒定层数量 3 尺寸类型 绝对值 绝对尺寸 0.001 m 尺寸类型 绝对值 绝对尺寸 3.0E-4 m
-
编辑节点，然后进行以下设置：
-
要细化侧缘上的网格：
-
编辑节点，然后进行以下设置：
节点 属性 设置 机翼侧缘 部件曲线 指定各向异性表面尺寸设置 激活 指定邻近部件曲线之间的各向异性网格分布 激活 恒定层数量 3 尺寸类型 绝对值 绝对尺寸 3.0E-4 m 尺寸类型 绝对值 绝对尺寸 2.5E-4 m
-
编辑节点，然后进行以下设置：
-
要细化后缘上的网格：
-
编辑 节点，然后进行以下设置：
节点 属性 设置 尾缘 部件曲线 、侧后缘和上后缘 指定各向异性表面尺寸设置 激活 指定邻近部件曲线之间的各向异性网格分布 激活 恒定层数量 6 最小层数 3 尺寸类型 绝对值 绝对尺寸 4.25E-4 m 尺寸类型 绝对值 绝对尺寸 1.5E-4 m
-
编辑 节点，然后进行以下设置：
现在已定义了所有网格设置，接下来可以生成体网格。
-
单击工具条的
（生成体网格）或在网格菜单内选择生成体网格。
输出窗口显示网格生成器的运行与进展。
-
要显示体网格，从可视化工具栏上单击
（创建/打开场景），然后选择网格。
- 保存模拟。
