对模拟和实验数据绘图

绘制升力和曳力系数以确定分析何时收敛。然后，机翼上的压力系数与实验数据进行比较 [985]。为了比较模拟结果和实验结果，为机翼的截面创建归一化坐标。

  1. 要为曳力系数创建绘图：
    1. 右键单击报告节点，然后选择新建 > 流/能量 > 力系数。
    2. 将力系数 1 节点重命名为曳力系数，然后输入以下信息：
      属性 值
      方向 [cos(${AoA}), 0.0, sin(${AoA})]
      力选项 压力 + 剪切力
      参考密度 1.177 kg/m^3
      参考速度 291.68 m/s
      参考面积 0.7532 m^2
      部件 区域 > 流体 > 边界 > [Fluid.OneraM6Wing] 与 [Fluid.TrailingEdgeSurface]
    3. 右键单击 曳力系数节点，然后选择根据报告创建监视器和绘图。
  2. 要为升力系数创建绘图：
    1. 在报告节点中，复制并粘贴曳力系数报告。
    2. 将副本重命名为升力系数。
    3. 将方向属性设为 [-sin(${AoA}), 0.0, cos(${AoA})]。
    4. 右键单击升力系数节点，然后选择根据报告创建监视器和绘图。
在绘制压力系数之前，创建一个单位来表示翼展长度。
  1. 要创建单位：
    1. 右键单击工具 > 单位节点，然后选择新建 > 单位。
    2. 将 Units_1 节点重命名为 b，然后设置以下属性：
      属性 设置
      转换 1.1963
      量纲 长度（在尺寸对话框中，设置长度 = 1）
在原始实验中，流数据是按翼展方向对七个截面进行测量的。在本教程中，您将在翼展 0.8b 位置创建一个截面平面（其中 b 为翼展），并使用此截面来比较计算数据和实验数据。还可以比较压力系数数据。
  1. 要在 0.8b 处创建截面平面：
    1. 右键单击场景 > 几何场景 1 节点，然后选择打开。
    2. 在模拟窗口中，右键单击衍生部件节点并选择新建 > 截面 > 平面截面。
    3. 在创建平面截面面板中，设置以下值：
      属性 值
      输入部件 Fluid.OneraM6Wing 和 Fluid.TrailingEdgeSurface

      （取消选择流体区域）
      原点 [0, 0.8b, 0] m
      法向 [0, 1, 0] m
    4. 单击创建，然后单击关闭。

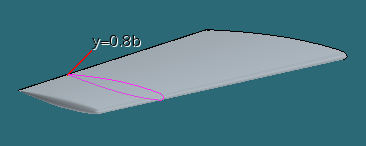

    5. 将平面截面节点重命名为 y=0.8b。


  2. 创建两个报告，分别计算机翼上的最小和最大 x 坐标。
    1. 右键单击报告节点，然后选择新建 > 用户 > 最小值。
    2. 将最小值 1 节点重命名为 y4_min，然后设置以下属性：
      属性 设置
      场函数 位置 > Laboratory > X
      部件 衍生部件 > y=0.8b
    3. 右键单击报告节点，然后选择新建 > 用户 > 最大值。
    4. 将最大值 1 节点重命名为 y4_max，然后设置与 y4_min 节点相同的属性。
    5. 分别右键单击 y4_min 和 y4_max 报告，然后选择运行报告。
  3. 创建场函数来根据沿弦测量的弦长 (c) 计算运行距离 (x)：
    1. 右键单击自动化 > 场函数节点并选择新建 > 标量。
    2. 将该节点重命名为 x/c - y4 并设置以下属性：
      属性 设置
      定义 ($${Position}[0] - ${y4_min}) / (${y4_max} - ${y4_min})
使用场函数绘制压力系数的数值数据。
  1. 要为数值数据绘图：
    1. 右键单击绘图节点，然后选择新建绘图 > XY 绘图。
    2. 将 XY 绘图 1 节点重命名为压力系数。
    3. 选择压力系数节点，并将零部件设为衍生零部件 > y=0.8b。
    4. 选择 X 类型节点，然后将数据类型设为标量。
    5. 选择 X 类型 > 标量函数，然后为场函数属性设置 x/c - y4。
    6. 选择 Y 类型 > Y 类型 1 > 标量函数，并为场函数属性设置压力系数。
  2. 要为实验数据绘图：
    1. 右键单击工具 > 表节点，然后选择新表 > 文件表。
    2. 将文件类型：设为 (*.csv)，然后找到并打开文件 y=0.8b_experimental_data.csv。
    3. 右键单击绘图 > 压力系数 > 数据系列节点，然后选择添加数据。
    4. 在将数据提供方添加至绘图对话框中，选择 y=0.8b_experimental_data，然后单击确定。

空气动力学问题中的常规做法是在压力系数绘图中反转 y 轴方向。

  1. 选择压力系数 > 轴节点，并设置以下属性：
    属性 设置
    首选 X 轴 左轴
    首选 Y 轴 底轴
  2. 选择轴 > 左轴节点，然后激活反转。
  3. 要为绘图设置正确的标题：
    1. 选择绘图 > 压力系数节点，然后将标题设为压力系数比较。
    2. 在压力系数 > 轴中，选择底部轴 > 标题节点，然后将标题设为距离 (m)。
    3. 选择左轴 > 标题节点，然后将标题设为压力系数。
  4. 保存模拟。
