可用性：使用布局视图

在 Simcenter STAR-CCM+ 中，布局视图可用来在图形窗口中定义和存储场景和绘图的布置方式。这样一来，用户便可将在运行时查看的一组绘图分成一组，将用于后处理的另一组绘图分成另一组，以及使用所需的任何其他分组方式。

本教程将演示如何为离散多相：翼面结冰这个现有教程中的绘图和场景应用布局视图。此外，打开该教程的翼面工况跨音速流体： RAE2822 翼面，并将其中一个绘图添加到运行时布局。

要准备本教程：

  1. 从教程包中，将以下文件复制到工作目录中：
    • multiphaseFlow\DispersedMultiphaseAirfoilIcing_final.sim
    • compressibleFlow\TransonicFlowRAE2822Airfoil_final.sim

    请参见从支持中心门户下载教程文件。

  2. 打开 DispersedMultiphaseAirfoilIcing_final.sim 并将其另存为 AirfoilLayoutViews.sim。
定义一个运行时监视布局。
  1. 右键单击布局视图节点，然后选择新建布局视图 > N 顶部、M 底部。
  2. 在 N 顶部、M 底部对话框中，暂时为最上方一行输入 2，为最下方一行输入 2；下一练习中将学习如何手动更改此配置。单击确定。
  3. 将布局视图节点重命名为 Runtime Monitoring(运行时监视)。
  4. 展开绘图节点，然后将现有绘图拖放到窗格上，如下所示：
    1. 残差：左上
    2. 液膜表面监视器绘图：左下
    3. 液膜厚度监视器绘图：右下

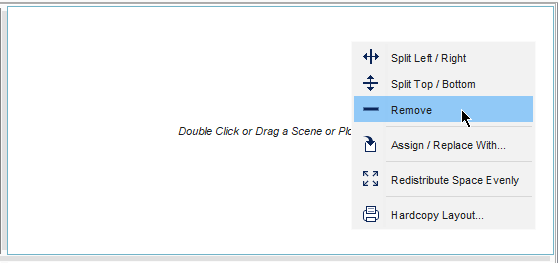

  5. 要仅将残差绘图显示在最上方一行中，可右键单击右上窗格，然后选择移除。

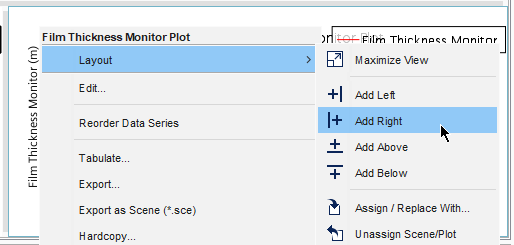

  6. 右键单击右下窗格，然后选择布局 > 添加右侧。


  7. 将液膜体积监视器绘图节点拖放到新窗格中。
  8. 在任意一个窗格中右键单击并选择布局 > Redistribute Space Evenly(重新均匀分布空间) 来优化布局视图。


  9. 要为后处理场景创建第二个布局：
    1. 右键单击布局视图节点，然后选择新建布局视图 > 定制网格。
    2. 在定制网格对话框中，接受默认设置，然后单击确定。
    3. 将布局视图节点重命名为 Post-Process Analysis(后处理分析)。
  10. 要在类似场景中的对象之间同步视图，则按如下所示链接各个场景：
    1. 在场景节点中，选择以下场景：
      • 碰撞率
      • 变形位移
      • 总固体膜厚度增量
    2. 右键单击并选择链接视图。
  11. 在布局视图中，将场景指派给窗格，如下所示：
    1. 右键单击左上角的窗格，然后选择指派/替换为。在对象选择器中，选择场景 > DMP 体积分数。
    2. 使用相同的方法，将碰撞率场景指派到右上窗格。
    3. 双击左下窗格，然后在对象选择器中选择变形位移场景。
    4. 使用相同的方法，将总固体膜厚度增量场景指派到右下窗格。
调整配色方案、标题和视图可以改善布局视图中场景的外观：
  1. 要改善场景的外观：
    1. 在后处理分析布局视图中，让 DMP 体积分数场景显示（左上窗格）处于活动状态。
    2. 翻转该场景中的视图。单击 （保存-恢复-选择视图），然后选择视图 > -Z > 上 + Y。
    3. 在场景/绘图选项卡中，选择标量 1 > 颜色条节点。
    4. 将色图改为绿紫红，然后激活反转。此选择将高亮显示翼面尖端后面的低 DMP 体积分数区域。
    5. 将标题高度更改为 0.07。
    6. 将标签高度更改为 0.06。
    7. 将标签格式设为 %-#3.2g。
    8. 将宽度设为 0.5。
    9. 在布局视图中，将颜色条拖动到 DMP 体积分数场景显示的右侧边，直到它自动切换到垂直方向。
    10. 右键单击颜色条节点，然后选择复制。
    11. 切换到模拟选项卡。在每个其他标量和矢量场景中，右键单击标量或矢量显示器中的颜色条节点，然后选择粘贴。
    12. 让变形位移场景在后处理分析布局视图中处于活动状态。
    13. 在场景/绘图面板中，选择矢量 1 > 颜色条节点，然后将色图设为蓝红平衡。另外再停用反转。
    14. 标量标题太长时，可能需要执行进一步调整。让碰撞率场景处于活动状态。
    15. 在场景/绘图选项卡中，选择标量 1 > 颜色条节点，然后将标题高度设为 0.06。

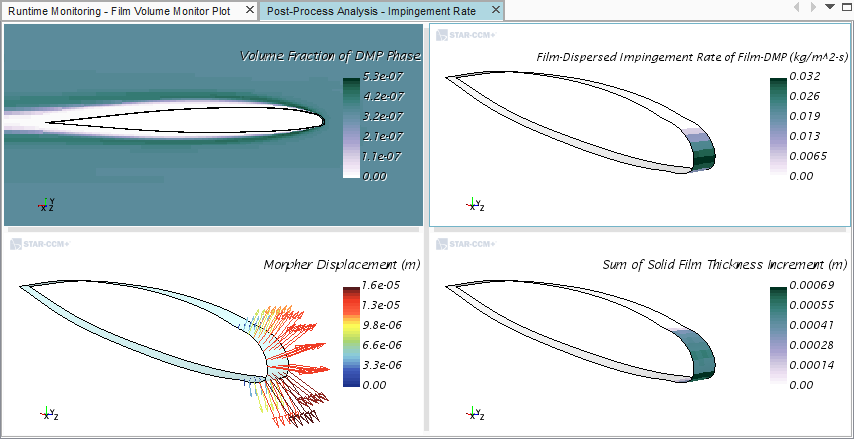

    16. 在每个场景中，缩放、平移和旋转，直到获得类似于下图所示的视图。


  2. 细看各个场景：
    1. 在窗格中右键单击，然后选择布局 > 最大化视图。
    2. 通过缩放和平移检查场景。
    3. 在窗格中右键单击，然后选择布局 > 恢复视图。
  3. 要将布局及其所有场景保存为图像文件：
    1. 右键单击任意一个窗格，然后选择布局 > Hardcopy Layout...(硬拷贝布局...)。
    2. 在保存至文件对话框中，将 X 分辨率设为 1920，Y 分辨率设为 1080，并将文件名设为 Post-Process Analysis Layout(后处理分析布局)。
    3. 单击保存。

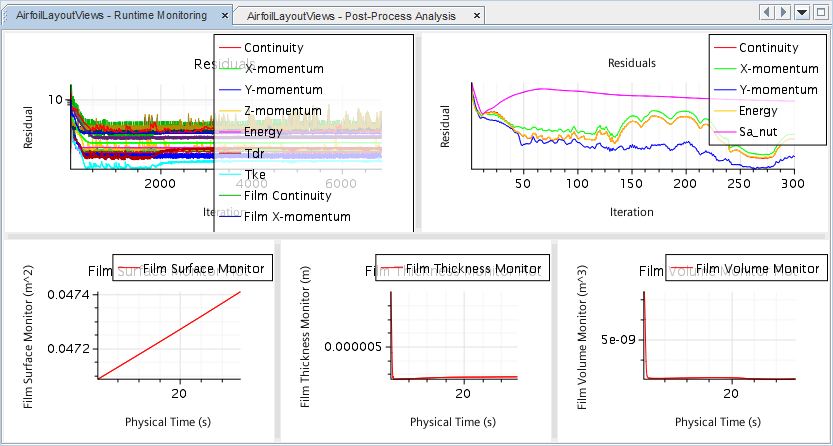

布局的另一个功能是，它们支持在一个可视显示中监视多个正在运行的模拟。这里可添加来自另一个模拟的残差图，将其与现有的来自翼面结冰模拟的残差图一起显示。
  1. 要添加另一个残差图：
    1. 让运行时监视布局视图处于活动状态。
    2. 在顶部窗格中右键单击，然后选择布局 > 添加右侧。
    3. 打开 TransonicFlowRAE2822Airfoil_final.sim。
    4. 展开绘图节点，然后将残差图拖到 AirfoilLayoutViews - Runtime Monitoring 布局视图的右上窗格中。


  2. 激活 AirfoilLayoutViews 的 模拟选项卡。
  3. 保存并关闭 AirfoilLayoutViews.sim。
  4. 无需保存，直接关闭 TransonicFlowRAE2822Airfoil_final.sim。
