可用性：创建模板模拟文件

利用模板模拟文件，您可以一次定义一组物理模型和条件，然后将这些设置应用于多个几何。

通过在网格化管道中使用动态查询，以及分配区域和边界，您可以创建模板文件，不需要多少工作即可在后续模拟中应用。

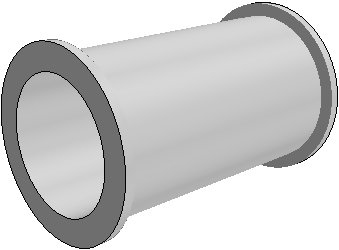

在本教程中，需要获取原型模拟文件，然后将其导出为模板模拟文件。原型模拟用于管道的冷流分析。您输入管道的固体几何 -Simcenter STAR-CCM+ 提取湿体积。尽管样本几何只包含一个管道部分，但生成的模板文件适用于具有多个部分的管道。

设计模板的关键因素是使用可以基于动态查询功能的网格操作。



本教程和其后的教程仅考虑内部体积。模板模拟文件仅用于内部冷流模拟。因此，流体和固体之间不需要交界面。此外，由于提取单个内部体积，所以在区域级别的管道之间不存在流体 - 流体交界面。

起始文件已经具有以下内容：

  • 初始样本零部件
  • 已定义网格化管道。管道中的步骤：
    1. 填充孔
    2. 压印
    3. 提取体积
    4. 自动网格

    在应用提取体积操作之前，为封闭开放管道末端，必须进行填充孔操作。压印操作确保为所有接触表面定义零部件接触。

  • 已定义区域及其边界。
  • 已选择物理模型。这些模型是典型的内部冷流分析，包括可实现的 K-Epsilon 双层湍流模型。
  • 几个场景
  1. 启动 Simcenter STAR-CCM+，然后从已下载教程文件的 foundationTutorials 文件夹加载 QueryTutorial_StartingFile.sim。
  2. 将模拟另存为 QueryTutorial_TemplateFile.sim。该名称反映了在完成初始设置后将此模拟导出为模板文件这一事实。
转换网格化管道，以使用动态查询来选择每个操作适用的输入零部件：
  1. 创建两个标签来标识管道的上游和下游面。
    标签允许您识别模拟中几乎任何对象。下面您将创建标签，然后应用于几何部件中的面。
    1. 右键单击自动化 > 标签节点，然后选择新建。
    2. 将标签 > 标签节点重命名为入口端。
    3. 创建第二个标签，然后将其重命名为出口端。


  2. 将标签应用于样品零部件相应上游和下游面：
    1. 展开几何 > 零部件 > pipe_section > 表面节点。
    2. 右键单击flange_0 节点，然后选择标签 > 集合 > 入口端。
    3. 选择flange_1 节点并使用其他方法应用标签。在标签属性中，从下拉列表中取消选择出口端。
  3. 要识别引导填充孔操作的端面，请在动态查询中使用相同的标签：
    1. 选择几何 > 操作 > 填充孔节点。
    2. 在端表面属性的右半部分，点击查询编辑器按钮 ()。
    3. 激活下拉列表并选择 OR。
    4. 要添加第一个谓词，请点击 （添加新项目）。使用控件设置标签包含入口端并点击 （提交更改）。
    5. 添加第二个谓词，并将其设置为标签包含出口端。

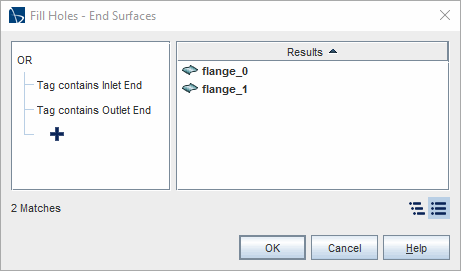

      Simcenter STAR-CCM+ 提供了这些谓词选择的对象的预览。当您已经应用了入口端和出口端标签时，可以看到已选择了flange_0和flange_1 零部件。

    6. 单击确定。
  4. 同样对于填充孔操作，设置输入零部件属性以选择其名称中包含“管道”的任何输入零件：
    1. 在输入零部件属性的右半部分，点击查询编辑器按钮 ()。
    2. 添加谓词名称包含管道。
    3. 单击确定。
对于压印和提取体积操作，您将创建一个筛选器，用于识别湿体积周围的表面。该筛选器假定任何导入管道的所有内部表面在其名称内都有文本“管道”。
  1. 为内部湿表面创建筛选器：
    1. 右键单击自动化 > 过滤器节点，然后选择新建。
    2. 在筛选器窗口中，从下拉列表中选择名称。
    3. 在中间下拉列表中，将设置保留为默认值包含。
    4. 在第二个下拉列表右侧的文本框中，输入填充孔。
    5. 要完成第一个条目或谓词，请点击 （提交更改）。
    6. 要开始第二个谓词，请点击 （添加新项目）。
    7. 将此谓词设置为名称包含管道。
    8. 点击视图左上角的 AND 运算符。在出现的下拉列表中，将其更改为 OR。


      第一个过滤器现已创建完毕。
    9. 关闭过滤器窗口。
    10. 重新命名筛选器 > 筛选器节点湿表面筛选器。
  2. 现在转到压印操作。在这里，您要选择参与网格化管道的所有零部件，包括填充孔操作的结果。
    在此示例中，合并/压印方法设置为离散压印曲线，这是本案例最合适的方法。
    1. 选择操作 > 压印节点。
    2. 对于输入零部件属性，点击查询编辑器按钮 ()。

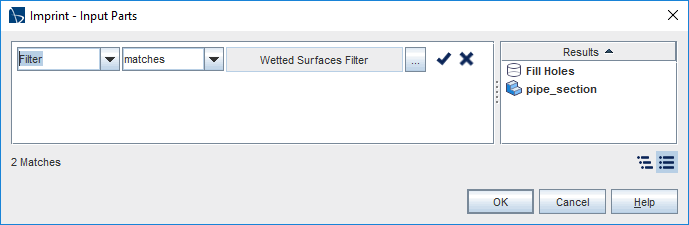

    3. 将谓词设置为筛选器匹配湿表面筛选器。单击 （执行更改）。


    4. 单击确定。
  3. 选择操作 > 提取体积节点，然后重复上述步骤。
自动网格操作保留其原始设置，因为它引用了提取体积操作。您已准备好生成网格。
  1. 右键单击操作节点，然后选择执行全部操作。

现在，您可以转换边界的输入零部件属性，以便其使用动态查询来分配零部件表面。

为了正确识别各自边界条件的入口和出口表面，您必须手动将标签应用于提取体积零部件中的正确表面。此零部件是提取体积操作的结果。当您将模板应用于新几何时，您也可以在运行网格生成流程之后重复此手动步骤。

  1. 在几何级别识别入口和出口面：
    1. 展开几何 > 零件 > 提取体积 > 继承的零部件 > 填充孔节点。
    2. 右键单击 pipe_section.flange_0 节点，然后选择标签 > 集合 > 入口端。
    3. 右键单击 pipe_section.flange_1 节点，然后选择标签 > 集合 > 出口端。
  2. 设置流体入口和出口边界以使用基于相同标签的动态查询：
    1. 选择区域 > 流体 > 边界 > 入口节点。
    2. 在零部件表面属性的右半部分，点击查询编辑器按钮 ()。
    3. 将谓词设置为标签包含入口端。
    4. 选择出口节点，并使用相同的方法将其动态查询的谓词设置为标签包含出口端。
对于湿壁面边界，您可以选择所有尚未应用于其他边界的表面。为了实现这一目标，您可以利用边界的选择优先级属性。
  1. 要选择剩余表面并应用选择优先级：
    1. 选择湿壁面节点。
    2. 在零部件表面属性的右半部分，点击查询编辑器按钮 ()。

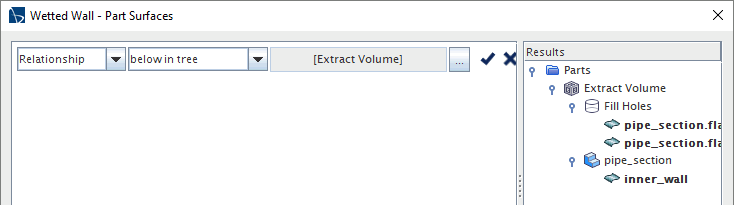

    3. 将谓词设置为树[零部件>]提取体积下的关系。


    4. 单击确定。
      此时，您可以观察到所有零部件表面都被分配到湿壁面。即，入口和出口不再分配任何表面。以下步骤纠正此分配。
    5. 选择边界节点。
    6. 在零部件表面选择优先级属性中，点击 （自定义编辑器）。
    7. 在边界 - 零部件表面选择优先级对话框中，更改排序，以便 Simcenter STAR-CCM+ 将零部件表面应用于剩下的湿壁面边界：
      1. 在列表中选择湿壁面（动态）。
      2. 点击对话框右侧的 （移动到底部），将该边界移动到列表的底部。

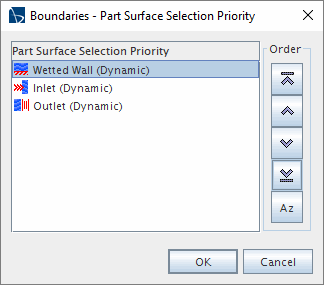

        之前：

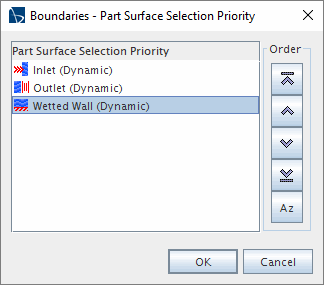

        之后：
      3. 单击确定。
  2. 最后，移除示例部件及其网格，然后导出最终模板文件：
    1. 右键单击几何 > 部件 > pipe_section 节点，然后选择删除。接受提示并继续。
    2. 选择网格 > 清除生成的网格。
    3. 选择文件 > 保存至模板。将模板文件另存为 QueryTutorial_TemplateFile.simt。
    4. 关闭模拟。无需进行保存，因为在本练习中所做的更改已保存到模板文件中。
